ARNTZ 540 X-CELL PRO Bi-Metall-Sägeband M51 13650 x 67 x 1,60
ARNTZ 540 X-CELL PRO Bi-Metall-Sägeband M51 13650 x 67 x 1,60 in der Größe 13650 x 67 x 1,60 mit aggressiver Zahngeometrie, variabler Schränkung und M51-HSS-Zahnspitze für kaltverfestigende Werkstoffe.
517,34 €
und Versand
ARNTZ 540 X-CELL PRO Bi-Metall-Sägeband M51 13650 x 67 x 1,60
Das ARNTZ 540 X-CELL PRO Bi-Metall-Sägeband M51 13650 x 67 x 1,60 ist ein Bi-Metall-Sägeband der Kategorie Professional Plus mit aggressiver Zahngeometrie zur Optimierung des Zahneingriffs bei Werkstoffen mit Neigung zur Kaltverfestigung. Die variable Schränkung und die Zahnhöhendifferenz (High-Low) ermöglichen einen maximalen Zahneingriff bei gleichzeitig geringerer Vibration, die M51-HSS-Zahnspitze sorgt für verbesserte Verschleißfestigkeit. Der Spanwinkel beträgt 11°. Das Sägeband ist für Stahlproduktion, Luft- und Raumfahrt sowie Schwerzerspanung ausgelegt und eignet sich für Vollmaterial, auch aus Speziallegierungen, und dickwandige Rundrohre. Als Bandsägeblatt 13650 x 67 x 1,60 mm passt es auf Metallbandsägen aller Hersteller mit dieser Bandlänge.
Spezifikationen
M51
11°
Materialien
Vollmaterial rund groß
Vollmaterial quadratisch groß
Vollmaterial aus Speziallegierung
Vollmaterial rechteckig
Vollmaterial rechteckig sehr groß
Rundrohr dickwandig
Weitere Sägebänder: ARNTZ 401 VL-PLUS · ARNTZ 402 VL-GP · ARNTZ 431 SPRINT-PLUS · ARNTZ 440 X-CELL · ARNTZ 457 X-FIT · ARNTZ 458 X-FIT MAX · ARNTZ 531 SPRINT-PRO · ARNTZ 540 X-CELL PRO · ARNTZ 557 X-PRO · ARNTZ 558 X-PRO MAX
- Abmessungen: 13650 × 67 × 1,60 mm (Länge × Breite × Stärke)
- Werkstoff: Bi-Metall M51 (HSS-Zahnspitze auf flexiblem Stahlband)
- Serie: ARNTZ 540 X-CELL PRO, Sägeband der Kategorie Professional Plus für Stahlproduktion, Luft- und Raumfahrt, Schwerzerspanung
- Zahnung: aggressive Zahngeometrie, variable Schränkung, Zahnhöhendifferenz (High-Low), M51-Zahnspitze, Spanwinkel 11°
- Einsatz: Vollmaterial (auch Speziallegierungen), dickwandige Rundrohre
- Zahnteilungen (ZpZ, Zähne pro Zoll, Vario-Zahnung): 0,75/1,25, 1/1,3, 1,4/2
- Geeignet für: Produktions-Bandsägemaschinen
- Bandbeschriftung: ARNTZ
- Abgabe: ab 3 Stück, in 5er- oder 3er-Schritten (3, 5, 6, 9, 10 …)
- ARNTZ Serie 540 (X-CELL PRO), Bi-Metall M51
- Bandmaß 13650 × 67 × 1,60 mm – passend für Bandsägemaschinen mit dieser Bandlänge, -breite und -stärke
- ARNTZ Breite/Dicke-Code: 067160 (Breite 67 mm, Dicke 1,60 mm)
- Vor der Bestellung Bandmaß und Zahnteilung im Maschinenhandbuch prüfen
Sägetechnik aus Remscheid seit 1793
ARNTZ 540 X-CELL PRO – Bi-Metall-Sägeband M51
Die X-CELL-Geometrie mit M51-Zahnspitzen: aggressive Zähne, variable Schränkung und High-Low für Werkstoffe mit Neigung zur Kaltverfestigung und Speziallegierungen in großem Vollmaterial.
Pulvermetallurgisches HSS M51, Abgabe in 5er-Schritten (67 und 80 mm auch in 3er-Schritten), endlos verschweißt.
So ist das ARNTZ 540 X-CELL PRO aufgebaut
Zahnspitze HSS M51
Pulvermetallurgischer Schnellarbeitsstahl M51 (1.3207), ca. 69 HRC, mit hohem Wolfram- und Kobaltgehalt.
Trägerband aus Federbandstahl
Legierter Federbandstahl mit ca. 50 HRC – hoch flexibel für den Lauf über die Bandrollen.
Unlösbar verschweißt
HSS-Flachdraht und Trägerband sind per Elektronen- oder Laserstrahl verschweißt – jede Zahnspitze besteht aus gehärtetem HSS.
Aggressive Zahngeometrie, 11°
Optimiert den Zahneingriff bei Werkstoffen mit Neigung zur Kaltverfestigung, z. B. Speziallegierungen.
Variable Schränkung, High-Low
Unterschiedliche Zahnhöhen und Schränkung sorgen für maximalen Zahneingriff bei gleichzeitig weniger Vibration.
Einsatzbereiche des ARNTZ 540 X-CELL PRO

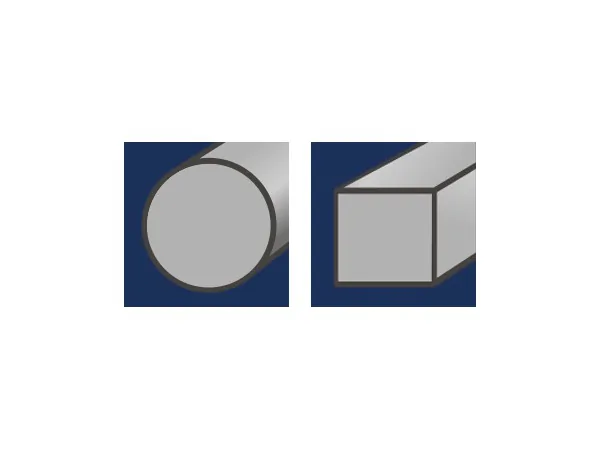

Großes Vollmaterial
Rund groß und quadratisch groß

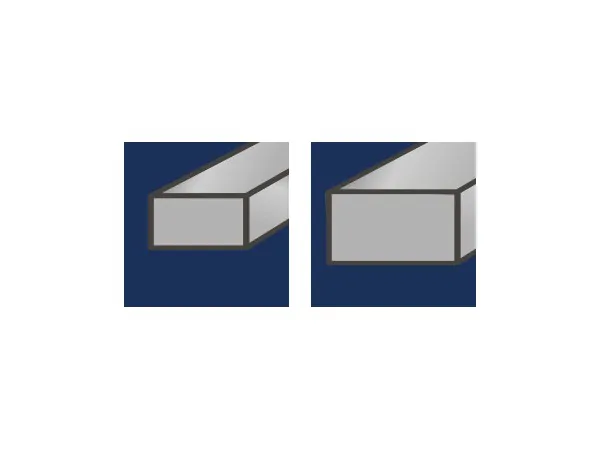

Rechteckiges Vollmaterial
Rechteckig bis sehr groß

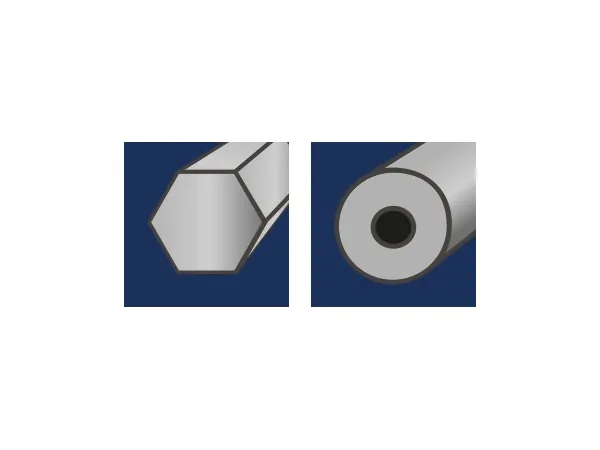

Speziallegierungen
Vollmaterial aus Speziallegierung und dickwandige Rohre

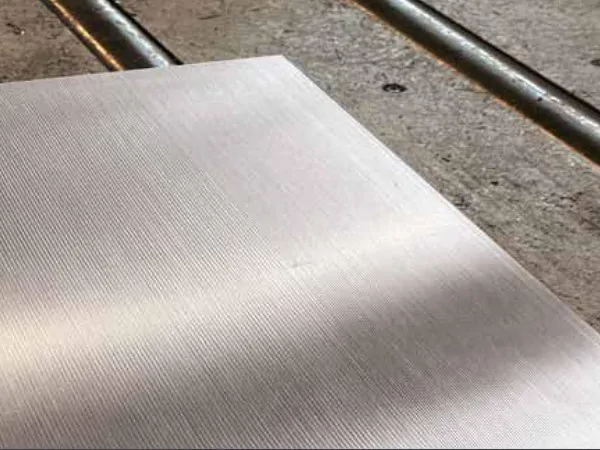

Branchen
Stahlproduktion, Luft- und Raumfahrt, Schwerzerspanung
Welche Zahnteilung? Richtwerte von ARNTZ für Einzelschnitte
| Vollmaterial bis 25 mm | 10/14 ZpZ |
|---|---|
| Vollmaterial 20–40 mm | 8/11 oder 8/12 ZpZ |
| Vollmaterial 30–60 mm | 6/10 ZpZ |
| Vollmaterial 40–70 mm | 5/7 oder 5/8 ZpZ |
| Vollmaterial 60–110 mm | 4/6 ZpZ |
| Vollmaterial 80–140 mm | 3/4 ZpZ |
| Vollmaterial 120–350 mm | 2/3 ZpZ |
| Vollmaterial 250–550 mm | 1,4/2 ZpZ |
| Vollmaterial 380–750 mm | 1/1,3 ZpZ |
| Vollmaterial ab 550 mm | 0,75/1,25 ZpZ |
| Dünnwandige Rohre, Profile | Wandstärke 2–3 mm: 14 bzw. 10/14 ZpZ; 4–6 mm: 14 bis 6/10 ZpZ; 8–10 mm: 8/11 bis 5/8 ZpZ – je größer der Außendurchmesser, desto gröber die Teilung. |
| Dickwandige Rohre, Profile | Wandstärke 10–30 mm: 4/6 bis 2/3 ZpZ; 50–100 mm: 3/4 bis 1,4/2 ZpZ – je größer der Außendurchmesser, desto gröber die Teilung. |
| Mehrere Profile nebeneinander | Teilung für die doppelte Wandstärke wählen (Bündelschnitt). |
| Faustregel | Immer mindestens 3 Zähne im Eingriff. Große Werkstücke: gröbere Teilung für weniger Last und bessere Spanabfuhr. Kleine Werkstücke: feinere Teilung gegen Gratbildung. |
| Ihre Auswahl | Welche Teilungen es in Ihrer Bandbreite gibt, zeigt das Lieferprogramm unten. Die Bereiche überschneiden sich: an der Grenze für Vollmaterial eher die gröbere, für dünne Wände eher die feinere Teilung wählen. |
Lieferprogramm ARNTZ 540 X-CELL PRO: Abmessungen und Zahnteilungen
| Lieferform | Einzelne Sägebänder, endlos verschweißt, Abgabe in 5er-Schritten (67 und 80 mm auch in 3er-Schritten). Länge, Breite und Dicke gibt der Hersteller Ihrer Bandsäge vor. |
|---|---|
| Zahnspitzen | Pulvermetallurgischer Schnellarbeitsstahl M51 (1.3207), ca. 69 HRC, mit hohem Wolfram- und Kobaltgehalt. |
| Trägerband | Legierter Federbandstahl, ca. 50 HRC, Zahnspitzen per Elektronen- oder Laserstrahl verschweißt |
| Spanwinkel / Kategorie | 11° · ARNTZ-Kategorie Professional Plus |
| 41 × 1,3 mm | 1,4/2, 2/3, 3/4 ZpZ · Längen 4115–8625 mm |
| 54 × 1,3 mm | 1/1,3, 1,4/2, 2/3, 3/4 ZpZ · Längen 5800–7675 mm |
| 54 × 1,6 mm | 1/1,3, 1,4/2, 2/3, 3/4 ZpZ · Längen 5820–11880 mm |
| 67 × 1,6 mm | 0,75/1,25, 1/1,3, 1,4/2 ZpZ · Längen 5920–14000 mm |
| 80 × 1,6 mm | 0,75/1,25, 1/1,3, 1,4/2 ZpZ · Längen 9700–14425 mm |
| Bandspannung (Richtwert) | Laut ARNTZ mindestens 200 N/mm² bis 27 mm Breite, 250 N/mm² bei 34–80 mm – die Angaben des Maschinenherstellers haben Vorrang. |
Die ARNTZ Bi-Metall-Serien im Vergleich

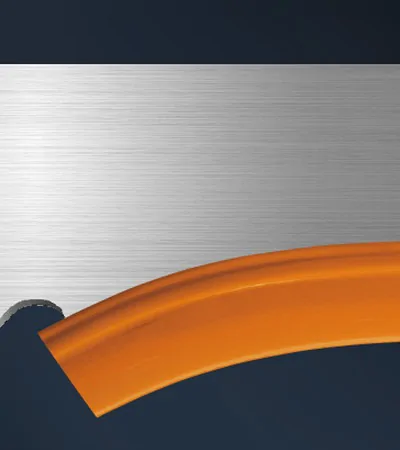

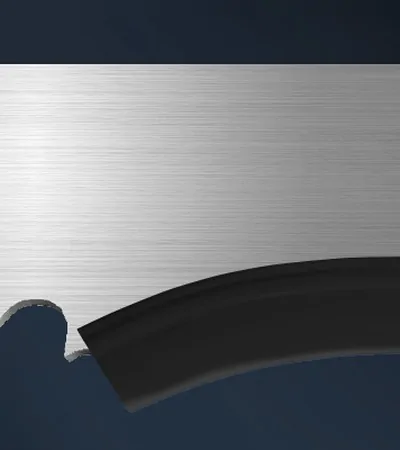

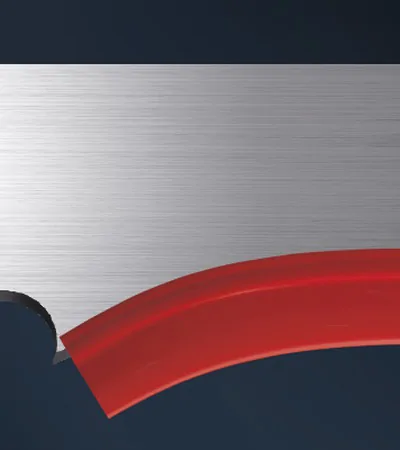

 ARNTZ 540 X-CELL PROdiese Serie |  ARNTZ 531 SPRINT-PRO |  ARNTZ 557 X-PRO |  ARNTZ 558 X-PRO MAX |  ARNTZ 431 SPRINT-PLUS |  ARNTZ 440 X-CELL |  ARNTZ 457 X-FIT | |
|---|---|---|---|---|---|---|---|
| Zahnspitze | HSS M51 | HSS M51 | HSS M51 | HSS M51 | HSS M42 | HSS M42 | HSS M42 |
| ARNTZ-Kategorie | Professional Plus | Professionell | Professionell | Professionell | Standard | Professional Plus | Standard |
| Spanwinkel | 11° | 10° | 5–7° positiv | 5–7° positiv | 0° und 10° | 11° | 5–7° positiv |
| Schwerpunkt | X-CELL in M51 | Klassiker in M51 | Stahlbau, hitzebeständig | Schwere Träger, extra weit | Klassiker, 11 Teilungen | Kaltverfestigende Werkstoffe | Profile und Träger, stoßfest |
| Vollmaterial | ✓ | ✓ | ✓ | – | ✓ | ✓ | ✓ |
| Sehr großes Vollmaterial | ✓ | ✓ | – | – | ✓ | ✓ | – |
| Dünnwandige Rohre und Blech | – | – | – | – | ✓ | – | – |
| Bündelschnitt | – | – | ✓ | – | ✓ | – | ✓ |
| Stahlträger und Profile | – | – | ✓ | ✓ | – | – | ✓ |
| Speziallegierungen | ✓ | ✓ | ✓ | – | – | ✓ | – |
| Kaltverfestigende Werkstoffe | ✓ | – | – | – | – | ✓ | – |
| Bandbreiten | 41–80 mm | 27–80 mm | 41–67 mm | 54–67 mm | 20–80 mm | 34–80 mm | 20–67 mm |
FAQ
Welche Bandlänge, Breite und Dicke brauche ich?
Die Maße gibt der Hersteller Ihrer Bandsäge vor (Betriebsanleitung oder Typenschild). Breite = Zahnspitze bis Bandrücken, Dicke = Stärke des Trägerbands, Länge = Gesamtlänge des endlos verschweißten Bandes.
Wie fahre ich ein neues Sägeband richtig ein?
Neue Zähne sind sehr scharf und bruchempfindlich: Schnittgeschwindigkeit um ca. 20 % und Vorschub je nach Werkstoff um 20–50 % senken, dann den Vorschub schrittweise bis zum Normalwert steigern.
Worauf achte ich beim Auspacken und Auflegen?
Mit Schnittschutzhandschuhen und Schutzbrille vom Körper weg öffnen. Nur bei gesicherter Maschine auflegen, Zähne in Laufrichtung, Spannung nach Maschinenhersteller. An der laufenden Säge keine Handschuhe tragen.
M42 oder M51 – was ist der Unterschied?
M42 (1.3247, ca. 68–69 HRC) ist der bewährte Standard für Stahl, Edelstahl und NE-Metalle. M51 (1.3207, pulvermetallurgisch, ca. 69 HRC) bleibt bei hohen Schnitttemperaturen länger hart – für schwer zerspanbare Werkstoffe.
Warum in 5er-Schritten, und wer verkauft die Bänder?
Sägebänder sind Verschleißteile – mit mehreren gleichen Bändern bleibt die Säge einsatzbereit. Verkauf und Beratung: WSH-TOOLS, familiengeführter Werkzeugfachhandel aus Grünsfeld mit über 35 Jahren Erfahrung.
Über ARNTZ
ARNTZ – Sägetechnik seit 1793
Inhabergeführt in 7. Generation, seit 1793: Bi-Metall- und Hartmetall-Sägebänder.
Seit 1793 entwickelt ARNTZ Sägetechnik – inhabergeführt in 7. Generation.
Bi-Metall-Sägebänder seit 1988, Vertrieb in rund 80 Ländern.
- Was ist ein Bi-Metall-Sägeband?
- Ein Band aus zwei Werkstoffen: Zahnspitzen aus hartem Schnellarbeitsstahl (M42 oder M51), verschweißt mit einem flexiblen Trägerband aus Federbandstahl.
- Welche Serie passt zu meinem Werkstoff?
- Das hängt von Werkstoff, Querschnitt und Bandsäge ab. Die Produktseiten zeigen je Serie Einsatzbereiche, Abmessungen und Zahnteilungen.
- Wer verkauft und berät?
- WSH-TOOLS, familiengeführter Werkzeugfachhandel aus Grünsfeld mit über 35 Jahren Erfahrung in der Schneidtechnik.
