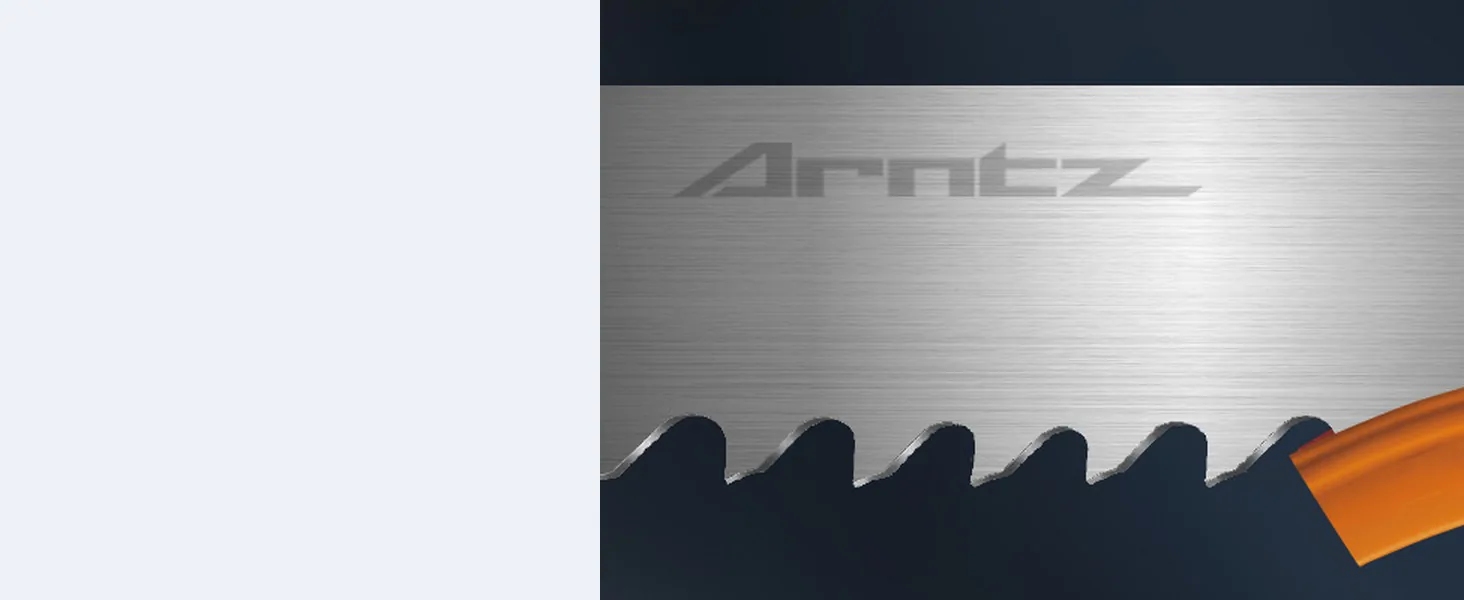

ARNTZ 457 X-FIT – Bi-Metall-Sägeband M42
Der robuste Allrounder für Profile, Rohre und Träger im Stahl- und Maschinenbau: stoßfeste Zähne, Spankammern gegen Vibrationen und progressive Schränkung für gratarme Schnitte.
Zahnspitzen aus HSS M42, Abgabe in 5er-Schritten (67 mm auch in 3er-Schritten), endlos verschweißt.
So ist das ARNTZ 457 X-FIT aufgebaut
Zahnspitze HSS M42
Schnellarbeitsstahl M42 (1.3247), ca. 68–69 HRC – verschleißfest und schneidhaltig für Stahl, Edelstahl und NE-Metalle.
Trägerband aus Federbandstahl
Legierter Federbandstahl mit ca. 50 HRC – hoch flexibel für den Lauf über die Bandrollen.
Unlösbar verschweißt
HSS-Flachdraht und Trägerband sind per Elektronen- oder Laserstrahl verschweißt – jede Zahnspitze besteht aus gehärtetem HSS.
Robuste, stoßfeste Zähne
Zahngeometrie mit hoher Stoßfestigkeit – für Profile, Rohre und Träger im Stahl- und Maschinenbau.
Modifizierte Spankammern
Reduzieren Vibrationen und sorgen für einen ruhigen Schnitt.
Progressive Schränkung
Für eine glatte Werkstückoberfläche und gratarme Schnitte.
Einsatzbereiche des ARNTZ 457 X-FIT

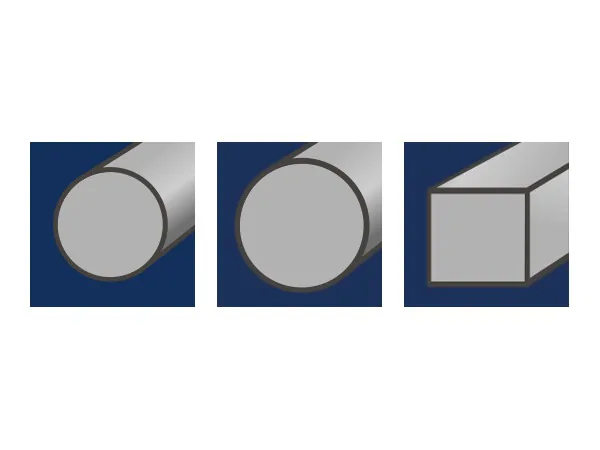

Vollmaterial
Rund mittel und groß, quadratisch groß

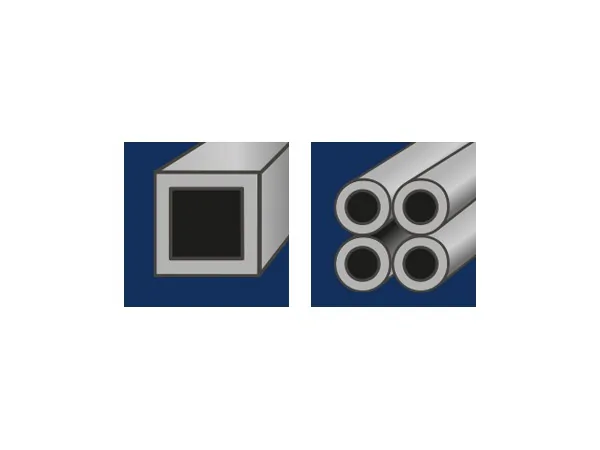

Rohre und Bündel
Vierkantrohr groß und Rohrbündel

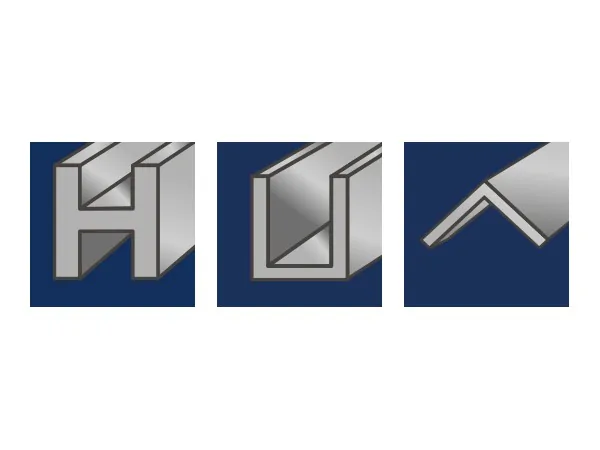

Träger und Profile
Stahlträger, U-Profile und Winkelprofile

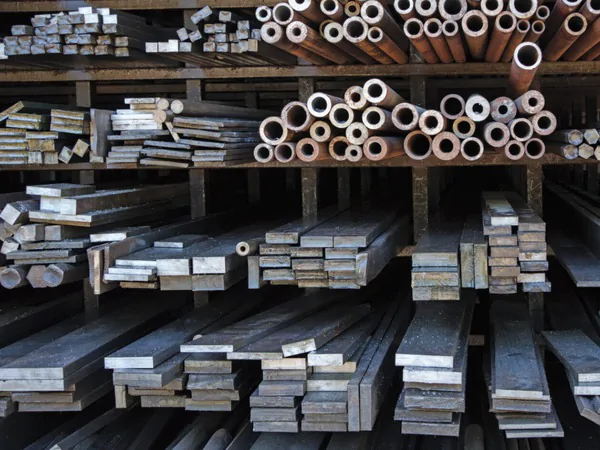

Branchen
Stahlbau und Maschinenbau
Welche Zahnteilung? Richtwerte von ARNTZ für Einzelschnitte
| Vollmaterial bis 25 mm | 10/14 ZpZ |
|---|---|
| Vollmaterial 20–40 mm | 8/11 oder 8/12 ZpZ |
| Vollmaterial 30–60 mm | 6/10 ZpZ |
| Vollmaterial 40–70 mm | 5/7 oder 5/8 ZpZ |
| Vollmaterial 60–110 mm | 4/6 ZpZ |
| Vollmaterial 80–140 mm | 3/4 ZpZ |
| Vollmaterial 120–350 mm | 2/3 ZpZ |
| Vollmaterial 250–550 mm | 1,4/2 ZpZ |
| Vollmaterial 380–750 mm | 1/1,3 ZpZ |
| Vollmaterial ab 550 mm | 0,75/1,25 ZpZ |
| Dünnwandige Rohre, Profile | Wandstärke 2–3 mm: 14 bzw. 10/14 ZpZ; 4–6 mm: 14 bis 6/10 ZpZ; 8–10 mm: 8/11 bis 5/8 ZpZ – je größer der Außendurchmesser, desto gröber die Teilung. |
| Dickwandige Rohre, Profile | Wandstärke 10–30 mm: 4/6 bis 2/3 ZpZ; 50–100 mm: 3/4 bis 1,4/2 ZpZ – je größer der Außendurchmesser, desto gröber die Teilung. |
| Mehrere Profile nebeneinander | Teilung für die doppelte Wandstärke wählen (Bündelschnitt). |
| Faustregel | Immer mindestens 3 Zähne im Eingriff. Große Werkstücke: gröbere Teilung für weniger Last und bessere Spanabfuhr. Kleine Werkstücke: feinere Teilung gegen Gratbildung. |
| Ihre Auswahl | Welche Teilungen es in Ihrer Bandbreite gibt, zeigt das Lieferprogramm unten. Die Bereiche überschneiden sich: an der Grenze für Vollmaterial eher die gröbere, für dünne Wände eher die feinere Teilung wählen. |
Lieferprogramm ARNTZ 457 X-FIT: Abmessungen und Zahnteilungen
| Lieferform | Einzelne Sägebänder, endlos verschweißt, Abgabe in 5er-Schritten (67 mm auch in 3er-Schritten). Länge, Breite und Dicke gibt der Hersteller Ihrer Bandsäge vor. |
|---|---|
| Zahnspitzen | Schnellarbeitsstahl M42 (1.3247), ca. 68–69 HRC |
| Trägerband | Legierter Federbandstahl, ca. 50 HRC, Zahnspitzen per Elektronen- oder Laserstrahl verschweißt |
| Spanwinkel / Kategorie | 5–7° positiv · ARNTZ-Kategorie Standard |
| 20 × 0,9 mm | 4/6, 5/7, 8/11 ZpZ · Längen 2000–5100 mm |
| 27 × 0,9 mm | 3/4, 4/6, 5/7, 8/11 ZpZ · Längen 2360–8500 mm |
| 34 × 1,1 mm | 2/3, 3/4, 4/6, 5/7 ZpZ · Längen 3505–7675 mm |
| 41 × 1,3 mm | 2/3, 3/4, 4/6 ZpZ · Längen 4115–8625 mm |
| 54 × 1,3 mm | 2/3, 3/4, 4/6 ZpZ · Längen 5800–7675 mm |
| 54 × 1,6 mm | 2/3, 3/4, 4/6 ZpZ · Längen 5820–11880 mm |
| 67 × 1,6 mm | 2/3, 3/4 ZpZ · Längen 5920–14000 mm |
| Bandspannung (Richtwert) | Laut ARNTZ mindestens 200 N/mm² bis 27 mm Breite, 250 N/mm² bei 34–80 mm – die Angaben des Maschinenherstellers haben Vorrang. |
Die ARNTZ Bi-Metall-Serien im Vergleich
 ARNTZ 457 X-FITdiese Serie |  ARNTZ 401 VL-PLUS |  ARNTZ 402 VL-GP |  ARNTZ 431 SPRINT-PLUS |  ARNTZ 440 X-CELL |  ARNTZ 458 X-FIT MAX |  ARNTZ 557 X-PRO | |
|---|---|---|---|---|---|---|---|
| Zahnspitze | HSS M42 | HSS M42 | HSS M42 | HSS M42 | HSS M42 | HSS M42 | HSS M51 |
| ARNTZ-Kategorie | Standard | Standard | Standard | Standard | Professional Plus | Professionell | Professionell |
| Spanwinkel | 5–7° positiv | 0° und 10° | 5–7° positiv | 0° und 10° | 11° | 5–7° positiv | 5–7° positiv |
| Schwerpunkt | Profile und Träger, stoßfest | Einstieg, viele Teilungen | Mischbetrieb, robust | Klassiker, 11 Teilungen | Kaltverfestigende Werkstoffe | Große Träger, Bündelschnitt | Stahlbau, hitzebeständig |
| Vollmaterial | ✓ | ✓ | ✓ | ✓ | ✓ | – | ✓ |
| Sehr großes Vollmaterial | – | ✓ | – | ✓ | ✓ | – | – |
| Dünnwandige Rohre und Blech | – | ✓ | – | ✓ | – | – | – |
| Bündelschnitt | ✓ | ✓ | ✓ | ✓ | – | ✓ | ✓ |
| Stahlträger und Profile | ✓ | – | ✓ | – | – | ✓ | ✓ |
| Speziallegierungen | – | – | – | – | ✓ | – | ✓ |
| Kaltverfestigende Werkstoffe | – | – | – | – | ✓ | – | – |
| Bandbreiten | 20–67 mm | 20–67 mm | 20–67 mm | 20–80 mm | 34–80 mm | 34–67 mm | 41–67 mm |
FAQ
Welche Bandlänge, Breite und Dicke brauche ich?
Die Maße gibt der Hersteller Ihrer Bandsäge vor (Betriebsanleitung oder Typenschild). Breite = Zahnspitze bis Bandrücken, Dicke = Stärke des Trägerbands, Länge = Gesamtlänge des endlos verschweißten Bandes.
Wie fahre ich ein neues Sägeband richtig ein?
Neue Zähne sind sehr scharf und bruchempfindlich: Schnittgeschwindigkeit um ca. 20 % und Vorschub je nach Werkstoff um 20–50 % senken, dann den Vorschub schrittweise bis zum Normalwert steigern.
Worauf achte ich beim Auspacken und Auflegen?
Mit Schnittschutzhandschuhen und Schutzbrille vom Körper weg öffnen. Nur bei gesicherter Maschine auflegen, Zähne in Laufrichtung, Spannung nach Maschinenhersteller. An der laufenden Säge keine Handschuhe tragen.
M42 oder M51 – was ist der Unterschied?
M42 (1.3247, ca. 68–69 HRC) ist der bewährte Standard für Stahl, Edelstahl und NE-Metalle. M51 (1.3207, pulvermetallurgisch, ca. 69 HRC) bleibt bei hohen Schnitttemperaturen länger hart – für schwer zerspanbare Werkstoffe.
Warum in 5er-Schritten, und wer verkauft die Bänder?
Sägebänder sind Verschleißteile – mit mehreren gleichen Bändern bleibt die Säge einsatzbereit. Verkauf und Beratung: WSH-TOOLS, familiengeführter Werkzeugfachhandel aus Grünsfeld mit über 35 Jahren Erfahrung.
ARNTZ 457 X-FIT im Shop bestellen
Alle Längen, Breiten und Zahnteilungen der Serie, endlos verschweißt. Abgabe in 5er-Schritten, 67 und 80 mm auch in 3er-Schritten.
