ARNTZ 440 X-CELL Bi-Metall-Sägeband M42 13650 x 67 x 1,60
ARNTZ 440 X-CELL Bi-Metall-Sägeband M42 13650 x 67 x 1,60 in der Größe 13650 x 67 x 1,60 mit aggressiver Zahngeometrie, variabler Schränkung und erhöhtem Chromanteil für eine besonders lange Lebensdauer.
473,40 €
und Versand
ARNTZ 440 X-CELL Bi-Metall-Sägeband M42 13650 x 67 x 1,60
Das ARNTZ 440 X-CELL Bi-Metall-Sägeband M42 13650 x 67 x 1,60 ist ein Bi-Metall-Sägeband der Kategorie Professional Plus mit aggressiver Zahngeometrie zur Optimierung des Zahneingriffs bei Werkstoffen mit Neigung zur Kaltverfestigung. Die variable Schränkung und die Zahnhöhendifferenz (High-Low) ermöglichen einen maximalen Zahneingriff bei gleichzeitig geringerer Vibration; der erhöhte Chromanteil des Sägebands sorgt für eine besonders lange Lebensdauer. Der Spanwinkel beträgt 11°. Das Sägeband ist für Stahlproduktion, Luft- und Raumfahrt sowie Schwerzerspanung ausgelegt und eignet sich für Vollmaterial und dickwandige Rundrohre. Als Bandsägeblatt 13650 x 67 x 1,60 mm passt es auf Metallbandsägen aller Hersteller mit dieser Bandlänge.
Spezifikationen
M42
11°
Materialien
Vollmaterial rund groß
Vollmaterial quadratisch groß
Vollmaterial rechteckig
Vollmaterial rechteckig sehr groß
Rundrohr dickwandig
Weitere Sägebänder: ARNTZ 401 VL-PLUS · ARNTZ 402 VL-GP · ARNTZ 431 SPRINT-PLUS · ARNTZ 440 X-CELL · ARNTZ 457 X-FIT · ARNTZ 458 X-FIT MAX · ARNTZ 531 SPRINT-PRO · ARNTZ 540 X-CELL PRO · ARNTZ 557 X-PRO · ARNTZ 558 X-PRO MAX
- Abmessungen: 13650 × 67 × 1,60 mm (Länge × Breite × Stärke)
- Werkstoff: Bi-Metall M42 (HSS-Zahnspitze auf flexiblem Stahlband)
- Serie: ARNTZ 440 X-CELL, Sägeband der Kategorie Professional Plus für Stahlproduktion, Luft- und Raumfahrt, Schwerzerspanung
- Zahnung: aggressive Zahngeometrie, variable Schränkung, Zahnhöhendifferenz (High-Low), erhöhter Chromanteil, Spanwinkel 11°
- Einsatz: Vollmaterial, dickwandige Rundrohre
- Zahnteilungen (ZpZ, Zähne pro Zoll, Vario-Zahnung): 0,75/1,25, 1/1,3, 1,4/2
- Geeignet für: Produktions-Bandsägemaschinen
- Bandbeschriftung: ARNTZ
- Abgabe: ab 3 Stück, in 5er- oder 3er-Schritten (3, 5, 6, 9, 10 …)
- ARNTZ Serie 440 (X-CELL), Bi-Metall M42
- Bandmaß 13650 × 67 × 1,60 mm – passend für Bandsägemaschinen mit dieser Bandlänge, -breite und -stärke
- ARNTZ Breite/Dicke-Code: 067160 (Breite 67 mm, Dicke 1,60 mm)
- Vor der Bestellung Bandmaß und Zahnteilung im Maschinenhandbuch prüfen
Sägetechnik aus Remscheid seit 1793
ARNTZ 440 X-CELL – Bi-Metall-Sägeband M42
Für Werkstoffe, die zur Kaltverfestigung neigen: aggressive Zahngeometrie, variable Schränkung und High-Low-Zähne für vollen Zahneingriff bei wenig Vibration – für großes Vollmaterial.
Zahnspitzen aus HSS M42, Abgabe in 5er-Schritten (67 und 80 mm auch in 3er-Schritten), endlos verschweißt.

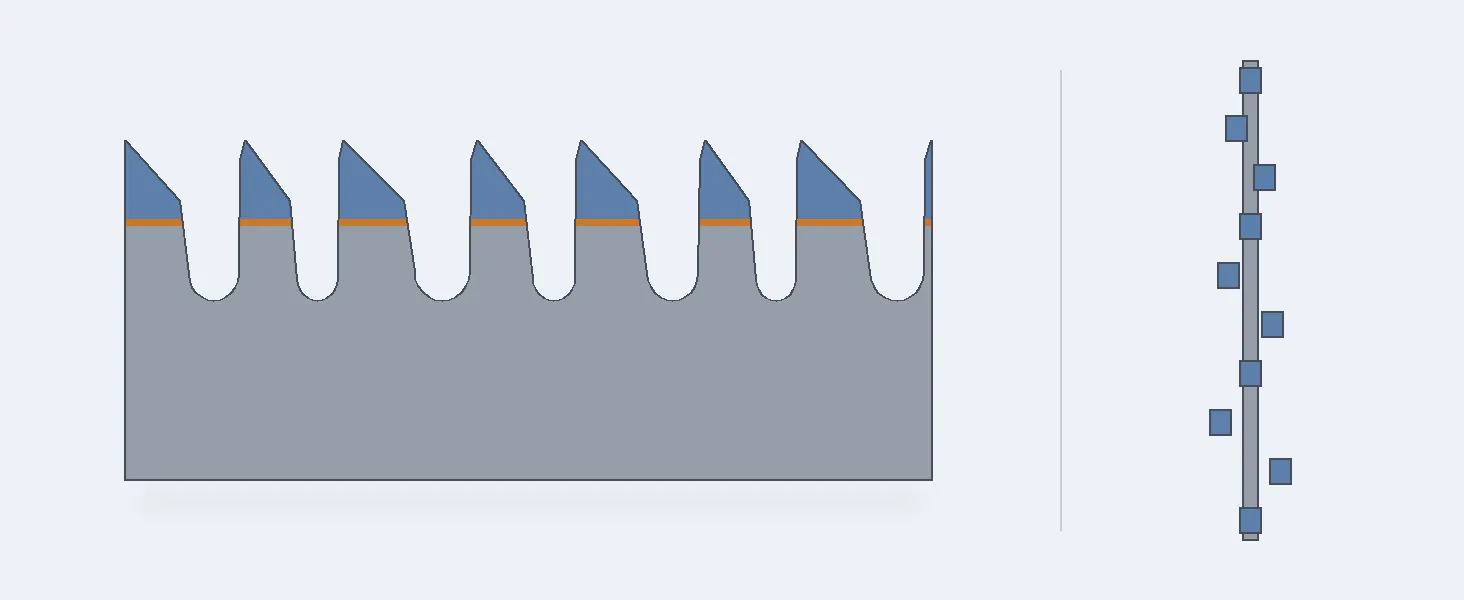

So ist das ARNTZ 440 X-CELL aufgebaut
Zahnspitze HSS M42
Schnellarbeitsstahl M42 (1.3247), ca. 68–69 HRC – verschleißfest und schneidhaltig für Stahl, Edelstahl und NE-Metalle.
Trägerband aus Federbandstahl
Legierter Federbandstahl mit ca. 50 HRC – hoch flexibel für den Lauf über die Bandrollen.
Unlösbar verschweißt
HSS-Flachdraht und Trägerband sind per Elektronen- oder Laserstrahl verschweißt – jede Zahnspitze besteht aus gehärtetem HSS.
Aggressive Zahngeometrie, 11°
Optimiert den Zahneingriff bei Werkstoffen mit Neigung zur Kaltverfestigung, laut ARNTZ auch für Speziallegierungen bis ca. 40 HRC.
Variable Schränkung, High-Low
Unterschiedliche Zahnhöhen und Schränkung sorgen für maximalen Zahneingriff bei gleichzeitig weniger Vibration.
Erhöhter Chromanteil
Das Band ist auf eine besonders lange Lebensdauer ausgelegt.

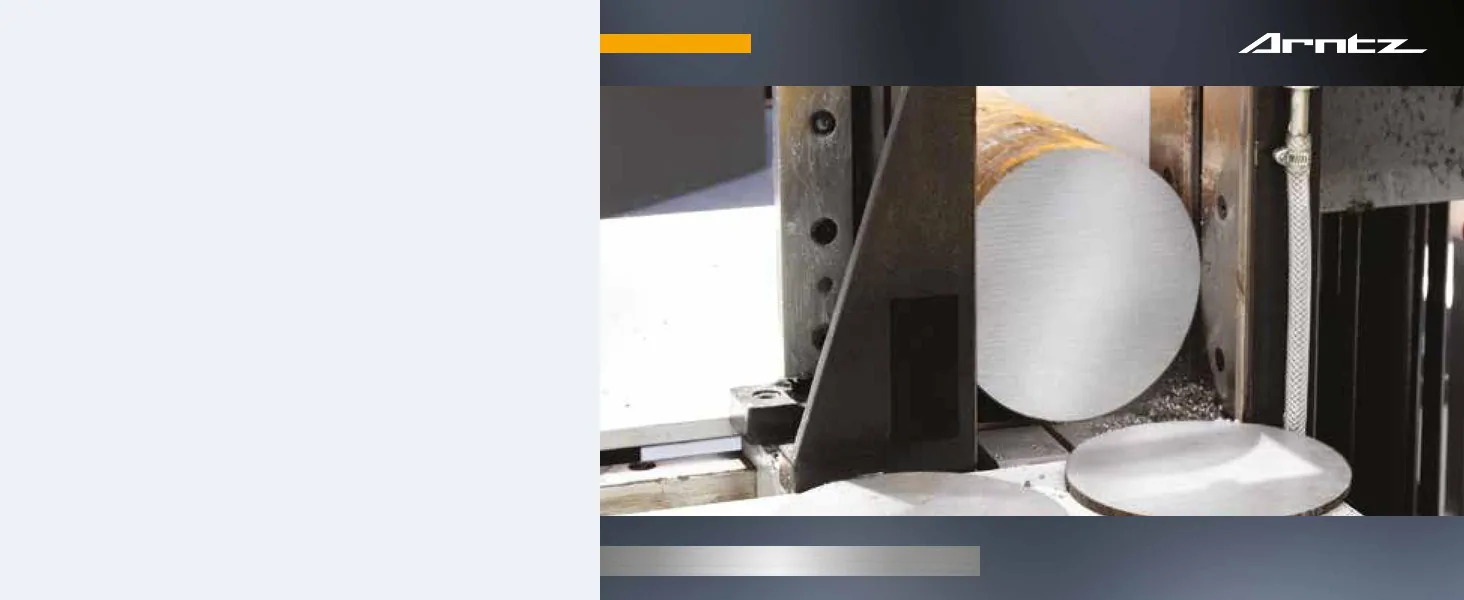

Einsatzbereiche des ARNTZ 440 X-CELL

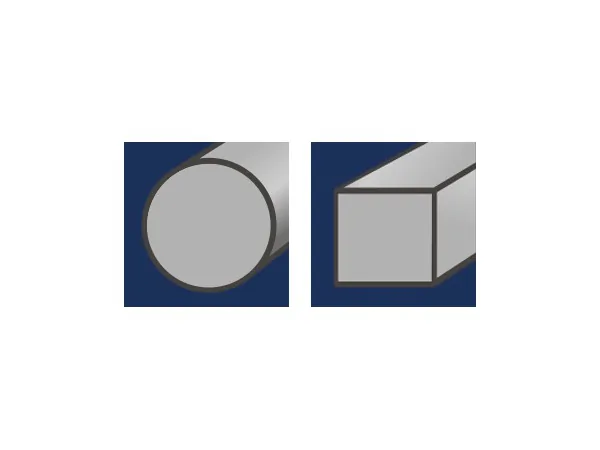

Großes Vollmaterial
Rund groß und quadratisch groß

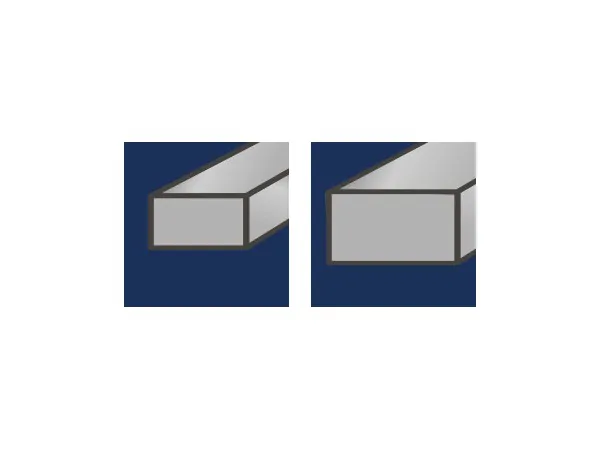

Rechteckiges Vollmaterial
Rechteckig bis sehr groß

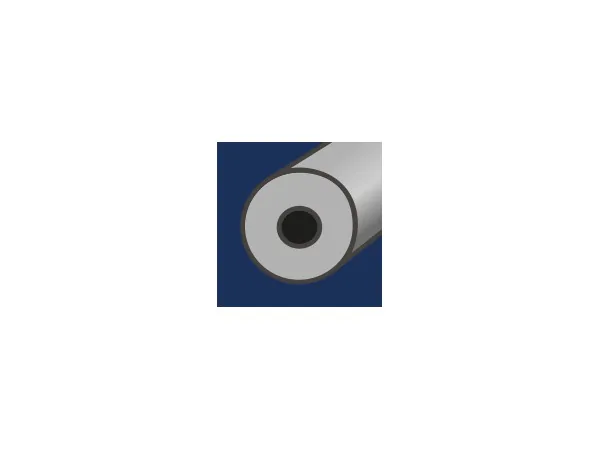

Dickwandige Rohre
Rundrohr dickwandig

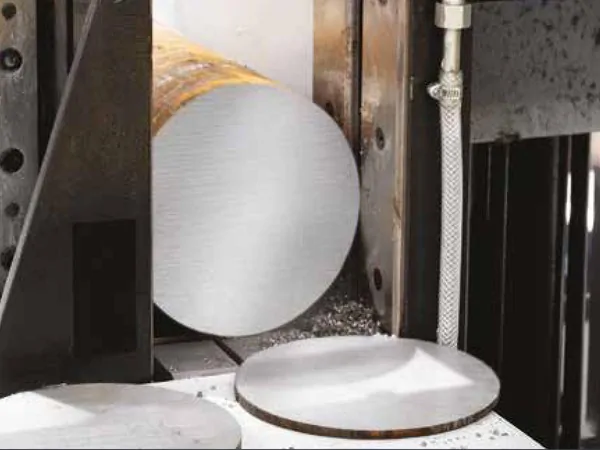

Branchen
Stahlproduktion, Luft- und Raumfahrt, Schwerzerspanung
Welche Zahnteilung? Richtwerte von ARNTZ für Einzelschnitte
| Vollmaterial bis 25 mm | 10/14 ZpZ |
|---|---|
| Vollmaterial 20–40 mm | 8/11 oder 8/12 ZpZ |
| Vollmaterial 30–60 mm | 6/10 ZpZ |
| Vollmaterial 40–70 mm | 5/7 oder 5/8 ZpZ |
| Vollmaterial 60–110 mm | 4/6 ZpZ |
| Vollmaterial 80–140 mm | 3/4 ZpZ |
| Vollmaterial 120–350 mm | 2/3 ZpZ |
| Vollmaterial 250–550 mm | 1,4/2 ZpZ |
| Vollmaterial 380–750 mm | 1/1,3 ZpZ |
| Vollmaterial ab 550 mm | 0,75/1,25 ZpZ |
| Dünnwandige Rohre, Profile | Wandstärke 2–3 mm: 14 bzw. 10/14 ZpZ; 4–6 mm: 14 bis 6/10 ZpZ; 8–10 mm: 8/11 bis 5/8 ZpZ – je größer der Außendurchmesser, desto gröber die Teilung. |
| Dickwandige Rohre, Profile | Wandstärke 10–30 mm: 4/6 bis 2/3 ZpZ; 50–100 mm: 3/4 bis 1,4/2 ZpZ – je größer der Außendurchmesser, desto gröber die Teilung. |
| Mehrere Profile nebeneinander | Teilung für die doppelte Wandstärke wählen (Bündelschnitt). |
| Faustregel | Immer mindestens 3 Zähne im Eingriff. Große Werkstücke: gröbere Teilung für weniger Last und bessere Spanabfuhr. Kleine Werkstücke: feinere Teilung gegen Gratbildung. |
| Ihre Auswahl | Welche Teilungen es in Ihrer Bandbreite gibt, zeigt das Lieferprogramm unten. Die Bereiche überschneiden sich: an der Grenze für Vollmaterial eher die gröbere, für dünne Wände eher die feinere Teilung wählen. |
Lieferprogramm ARNTZ 440 X-CELL: Abmessungen und Zahnteilungen
| Lieferform | Einzelne Sägebänder, endlos verschweißt, Abgabe in 5er-Schritten (67 und 80 mm auch in 3er-Schritten). Länge, Breite und Dicke gibt der Hersteller Ihrer Bandsäge vor. |
|---|---|
| Zahnspitzen | Schnellarbeitsstahl M42 (1.3247), ca. 68–69 HRC |
| Trägerband | Legierter Federbandstahl, ca. 50 HRC, Zahnspitzen per Elektronen- oder Laserstrahl verschweißt |
| Spanwinkel / Kategorie | 11° · ARNTZ-Kategorie Professional Plus |
| 34 × 1,1 mm | 2/3, 3/4 ZpZ · Längen 3505–7675 mm |
| 41 × 1,3 mm | 1,4/2, 2/3, 3/4 ZpZ · Längen 4115–8625 mm |
| 54 × 1,3 mm | 1/1,3, 1,4/2, 2/3, 3/4 ZpZ · Längen 5800–7675 mm |
| 54 × 1,6 mm | 1/1,3, 1,4/2, 2/3, 3/4 ZpZ · Längen 5820–11880 mm |
| 67 × 1,6 mm | 0,75/1,25, 1/1,3, 1,4/2 ZpZ · Längen 5920–14000 mm |
| 80 × 1,6 mm | 0,75/1,25, 1/1,3, 1,4/2 ZpZ · Längen 9700–14425 mm |
| Bandspannung (Richtwert) | Laut ARNTZ mindestens 200 N/mm² bis 27 mm Breite, 250 N/mm² bei 34–80 mm – die Angaben des Maschinenherstellers haben Vorrang. |
Die ARNTZ Bi-Metall-Serien im Vergleich

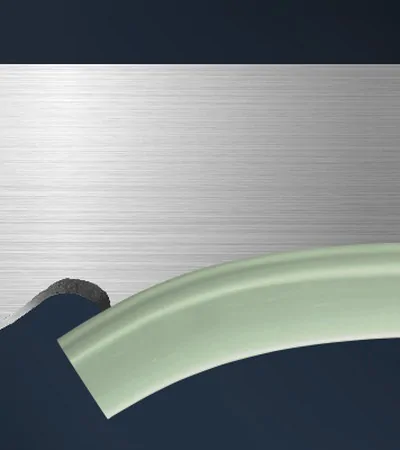

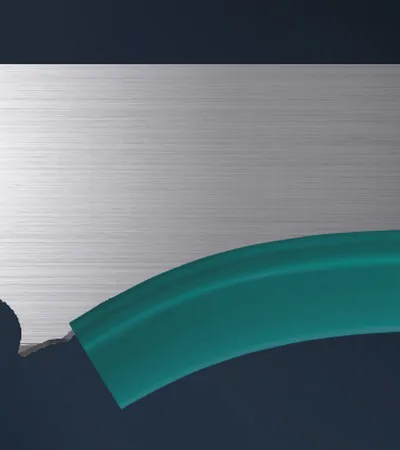

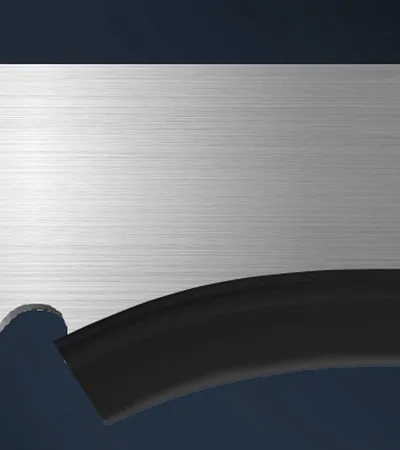

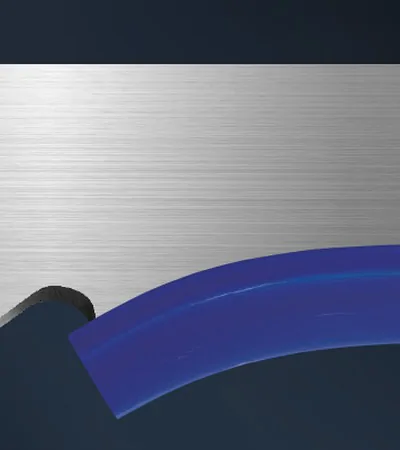

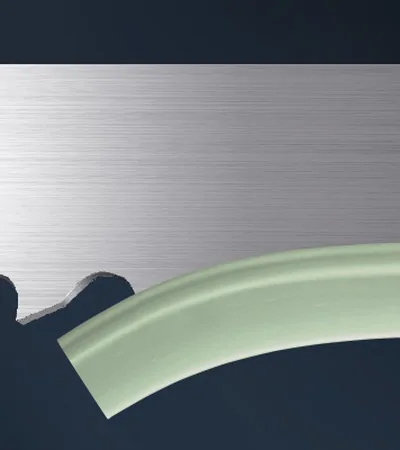

 ARNTZ 440 X-CELLdiese Serie |  ARNTZ 401 VL-PLUS |  ARNTZ 402 VL-GP |  ARNTZ 431 SPRINT-PLUS |  ARNTZ 457 X-FIT |  ARNTZ 458 X-FIT MAX |  ARNTZ 540 X-CELL PRO | |
|---|---|---|---|---|---|---|---|
| Zahnspitze | HSS M42 | HSS M42 | HSS M42 | HSS M42 | HSS M42 | HSS M42 | HSS M51 |
| ARNTZ-Kategorie | Professional Plus | Standard | Standard | Standard | Standard | Professionell | Professional Plus |
| Spanwinkel | 11° | 0° und 10° | 5–7° positiv | 0° und 10° | 5–7° positiv | 5–7° positiv | 11° |
| Schwerpunkt | Kaltverfestigende Werkstoffe | Einstieg, viele Teilungen | Mischbetrieb, robust | Klassiker, 11 Teilungen | Profile und Träger, stoßfest | Große Träger, Bündelschnitt | X-CELL in M51 |
| Vollmaterial | ✓ | ✓ | ✓ | ✓ | ✓ | – | ✓ |
| Sehr großes Vollmaterial | ✓ | ✓ | – | ✓ | – | – | ✓ |
| Dünnwandige Rohre und Blech | – | ✓ | – | ✓ | – | – | – |
| Bündelschnitt | – | ✓ | ✓ | ✓ | ✓ | ✓ | – |
| Stahlträger und Profile | – | – | ✓ | – | ✓ | ✓ | – |
| Speziallegierungen | ✓ | – | – | – | – | – | ✓ |
| Kaltverfestigende Werkstoffe | ✓ | – | – | – | – | – | ✓ |
| Bandbreiten | 34–80 mm | 20–67 mm | 20–67 mm | 20–80 mm | 20–67 mm | 34–67 mm | 41–80 mm |
FAQ
Welche Bandlänge, Breite und Dicke brauche ich?
Die Maße gibt der Hersteller Ihrer Bandsäge vor (Betriebsanleitung oder Typenschild). Breite = Zahnspitze bis Bandrücken, Dicke = Stärke des Trägerbands, Länge = Gesamtlänge des endlos verschweißten Bandes.
Wie fahre ich ein neues Sägeband richtig ein?
Neue Zähne sind sehr scharf und bruchempfindlich: Schnittgeschwindigkeit um ca. 20 % und Vorschub je nach Werkstoff um 20–50 % senken, dann den Vorschub schrittweise bis zum Normalwert steigern.
Worauf achte ich beim Auspacken und Auflegen?
Mit Schnittschutzhandschuhen und Schutzbrille vom Körper weg öffnen. Nur bei gesicherter Maschine auflegen, Zähne in Laufrichtung, Spannung nach Maschinenhersteller. An der laufenden Säge keine Handschuhe tragen.
M42 oder M51 – was ist der Unterschied?
M42 (1.3247, ca. 68–69 HRC) ist der bewährte Standard für Stahl, Edelstahl und NE-Metalle. M51 (1.3207, pulvermetallurgisch, ca. 69 HRC) bleibt bei hohen Schnitttemperaturen länger hart – für schwer zerspanbare Werkstoffe.
Warum in 5er-Schritten, und wer verkauft die Bänder?
Sägebänder sind Verschleißteile – mit mehreren gleichen Bändern bleibt die Säge einsatzbereit. Verkauf und Beratung: WSH-TOOLS, familiengeführter Werkzeugfachhandel aus Grünsfeld mit über 35 Jahren Erfahrung.
