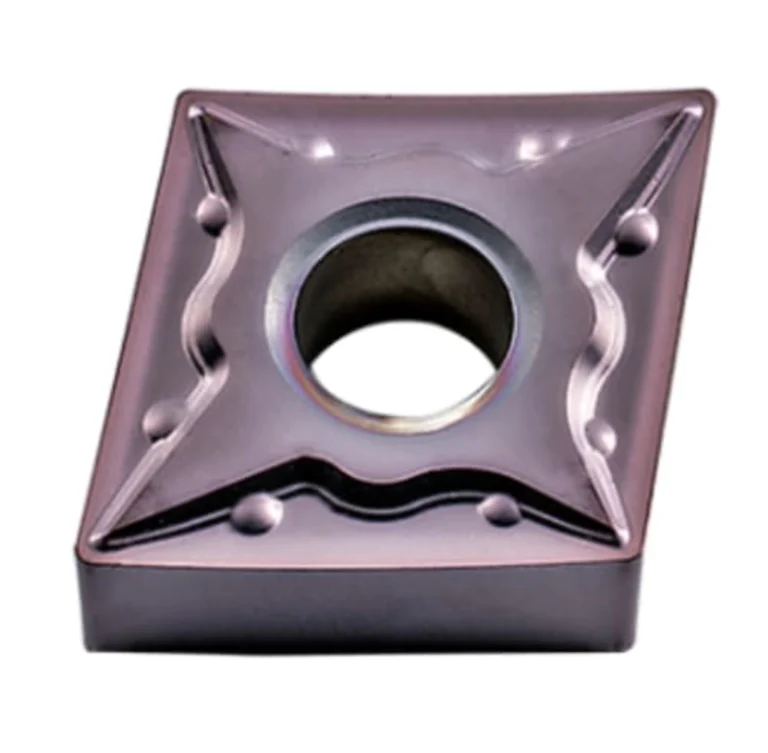

Wendeschneidplatte CNMG 120404-OPM für Stahl (P) – Schlichten
Doppelseitige Hartmetall-Wendeschneidplatte CNMG 120404-OPM zum Schlichten von Stahl (ISO P): CVD-beschichtete Sorte HC3225 (ISO P25), Eckenradius 0,4 mm, 4 nutzbare Schneiden.
5,88 €
und Versand
40 vorrätig
CNMG 120404-OPM: Wendeschneidplatte zum Schlichten von Stahl
Die Wendeschneidplatte CNMG 120404-OPM ist eine doppelseitige Hartmetall-Wendeschneidplatte für das Außen-Längs- und Plandrehen von Stahl (ISO P). Der Spanbrecher OPM ist für das Schlichten ausgelegt: Er ist für kleine bis mittlere Schnitttiefen und Vorschübe ausgelegt und verbindet gute Spankontrolle mit sauberer Oberfläche.
Die Hartmetallsorte HC3225 (ISO P25) ist CVD-beschichtet. Einsatzbedingungen: mittlere Bedingungen, leicht unterbrochener Schnitt. Mit vier nutzbaren Schneidecken, zwei je Seite, senkt die Platte die Werkzeugkosten pro Bauteil.
ISO-Bezeichnung CNMG 120404 erklärt
- C – Grundform Rhombus 80°
- N – Freiwinkel 0° (negative Wendeschneidplatte, beidseitig nutzbar)
- M – Toleranzklasse M
- G – mit Befestigungsbohrung und beidseitigem Spanbrecher
- 12 – Schneidkantenlänge 12,9 mm (Inkreis 12,7 mm)
- 04 – Plattendicke 4,76 mm
- 04 – Eckenradius 0,4 mm
- OPM – Spanbrecher für das Schlichten von Stahl
Schnittdaten (Richtwerte)
| Werkstoff | Schnittgeschwindigkeit vc | Vorschub f | Schnitttiefe ap |
|---|---|---|---|
| Stahl | 150–370 m/min | 0,1–0,4 mm/U | 0,4–4 mm |
Die Werte sind Startwerte. Bei stabiler Aufspannung und durchgehendem Schnitt arbeiten Sie im oberen Bereich der Schnittgeschwindigkeit, bei unterbrochenem Schnitt oder labiler Aufspannung im unteren.
Weitere Ausführungen
Andere Spanbrecher für die CNMG 120404 in Stahl: CNMG 120404-OPF (Fein-Schlichten).
Den Spanbrecher OPM gibt es auch mit anderem Eckenradius: CNMG 120408-OPM, CNMG 120412-OPM, CNMG 120416-OPM.
Passende Klemmhalter für Wendeschneidplatten der Größe CN..1204: DCBNR/L 75°, DCKNR/L 75°, DCLNR/L 95°, DCMNN 50°, MCBNR/L 75°, MCKNR/L 75° und MCLNR/L 95° – alle Schaftgrößen weiter unten auf dieser Seite.
Preis und Mindestbestellmenge
Der Preis gilt pro Stück, die Mindestbestellmenge beträgt 10 Stück. Die Wendeschneidplatten sind Made in Germany und ab Lager lieferbar.
WSH Tools – Die Marke für Profis
Ob im Handwerk oder in der Industrie – WSH Tools entwickelt innovative und hochwertige Produkte, mit denen Sie in allen Bereichen zuverlässig professionelle Ergebnisse erzielen. Das WSH Tools Sortiment steht für Qualität zu einem attraktiven Preis sowie durchdachte Lösungen für maximale Produktivität und hohe Produktionssicherheit.
- Made in Germany
- Hervorragendes Preis-Leistungs-Verhältnis
- Breites Sortiment an hochwertigen Werkzeugen
- Zuverlässige und schnelle Versorgung
- Gleichbleibend hohe Premium-Qualität
- Werkstoffgruppe: Stahl (ISO P)
- Bearbeitung: Schlichten (Spanbrecher OPM)
- Hartmetallsorte: HC3225 (ISO P25)
- Beschichtung: CVD
- Schnittgeschwindigkeit vc: 150–370 m/min
- Vorschub f: 0,1–0,4 mm/U
- Schnitttiefe ap: 0,4–4 mm
- Einsatzbedingungen: mittlere Bedingungen, leicht unterbrochener Schnitt
Zusätzliche Informationen
| Gewicht | 0,01 kg |
|---|---|
| Maße | 2 × 2 × 0,8 cm |
| ISO-Bezeichnung | CNMG 120404-OPM |
| Grundform | C – Rhombus 80° |
| Freiwinkel | N – 0° (negativ) |
| Toleranzklasse | M |
| Plattentyp | G – mit Bohrung, Spanbrecher beidseitig |
| Schneidkantenlänge | 12,9 mm |
| Inkreisdurchmesser | 12,7 mm |
| Plattendicke | 4,76 mm |
| Eckenradius | 0,4 mm |
| Bohrungsdurchmesser | 5,16 mm |
| Nutzbare Schneiden | 4 |
| Mindestbestellmenge | 10 Stück |
- ISO-Bezeichnung: CNMG 120404-OPM (Bestellbezeichnung CNMG120404-OPM)
- Vergleichbar: Würth Art.-Nr. 5445311313 (CNMG120404-MP HC3225)
- Vergleichbar: Hoffmann Group Art.-Nr. 250156 HB7020 (GARANT CNMG 120404, mittlere Bearbeitung)
- Klemmhalter DCBNR/L-75°: DCBNR/L 2020K12 · 2525M12 · 3232P12
- Klemmhalter DCKNR/L-75°: DCKNR/L 2020K12 · 2525M12 · 3232P12
- Klemmhalter DCLNR/L-95°: DCLNR/L 2020K12 · 2525M12 · 3232P12
- Klemmhalter DCMNN-50°: DCMNN 2020K12 · 2525M12 · 3232P12
- Klemmhalter MCBNR/L-75°: MCBNR/L 2020K12 · 2525M12 · 3225P12
- Klemmhalter MCKNR/L-75°: MCKNR/L 2020K12 · 2525M12 · 3225P12
- Klemmhalter MCLNR/L-95°: MCLNR/L 1616H12 · 2020K12 · 2525M12 · 3225P12 · 3232P12
Nur angemeldete Kunden, die dieses Produkt gekauft haben, dürfen eine Rezension abgeben.
Passende Werkzeughalter für CNMG 120404-OPM
Diese Klemmhalter aus unserem Shop nehmen Wendeschneidplatten der Größe CN..1204 auf:
- Werkzeughalter DCBNR/L-75°DCBNR/L 2020K12 · 2525M12 · 3232P12
- Werkzeughalter DCKNR/L-75°DCKNR/L 2020K12 · 2525M12 · 3232P12
- Werkzeughalter DCLNR/L-95°DCLNR/L 2020K12 · 2525M12 · 3232P12
- Werkzeughalter DCMNN-50°DCMNN 2020K12 · 2525M12 · 3232P12
- Werkzeughalter MCBNR/L-75°MCBNR/L 2020K12 · 2525M12 · 3225P12
- Werkzeughalter MCKNR/L-75°MCKNR/L 2020K12 · 2525M12 · 3225P12
- Werkzeughalter MCLNR/L-95°MCLNR/L 1616H12 · 2020K12 · 2525M12 · 3225P12 · 3232P12
