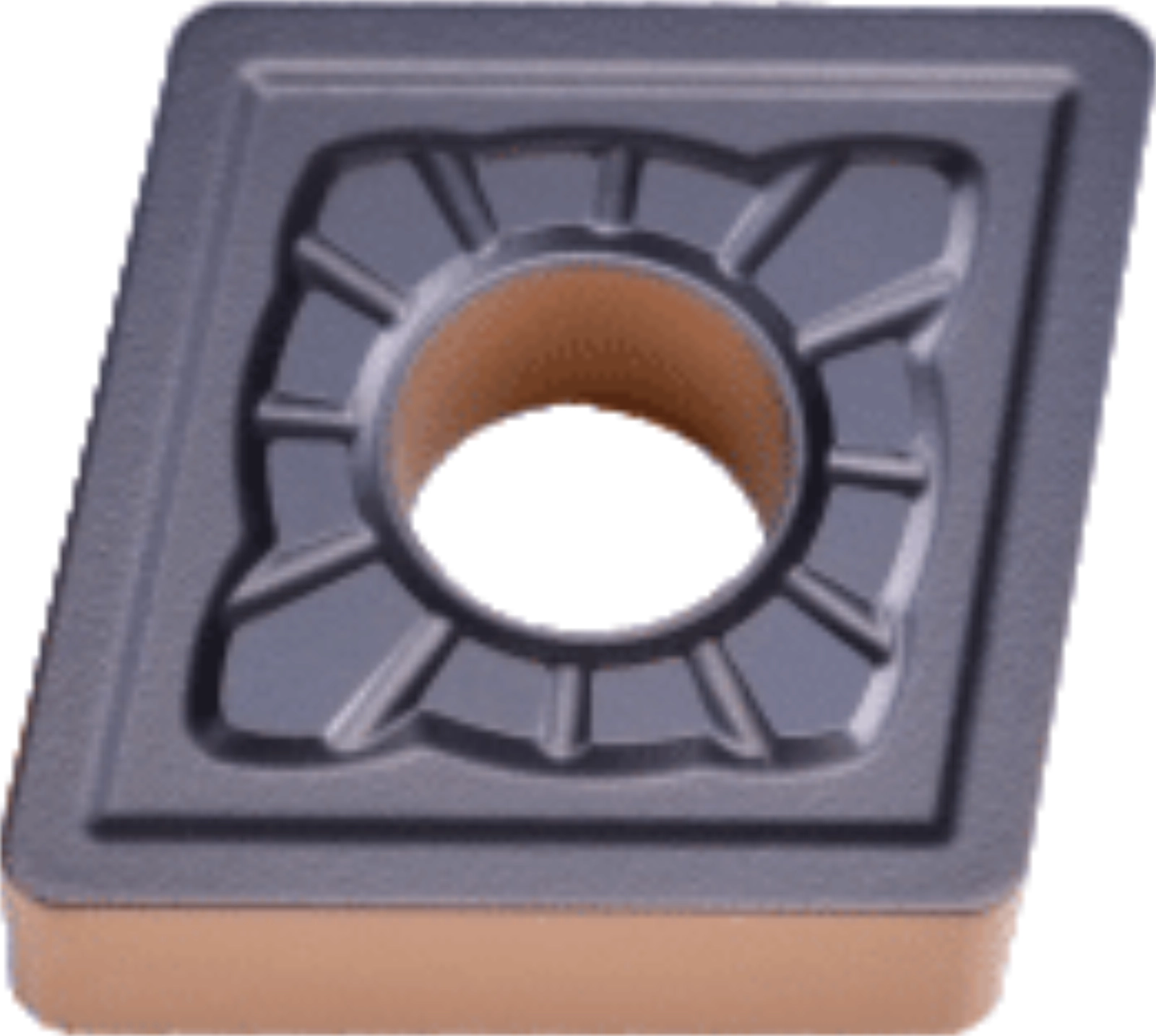

Wendeschneidplatte CNMG 160612-OKR für Guss (K) – Schruppen
Doppelseitige Hartmetall-Wendeschneidplatte CNMG 160612-OKR zum Schruppen von Gusseisen (ISO K): PVD-beschichtete Sorte HP5300 (ISO P35/M25/K25/S20), Eckenradius 1,2 mm, 4 nutzbare Schneiden.
6,28 €
und Versand
40 vorrätig
CNMG 160612-OKR: Wendeschneidplatte zum Schruppen von Guss
Die Wendeschneidplatte CNMG 160612-OKR ist eine doppelseitige Hartmetall-Wendeschneidplatte für das Außen-Längs- und Plandrehen von Gusseisen (ISO K). Der Spanbrecher OKR ist für das Schruppen ausgelegt: Er verkraftet große Schnitttiefen und hohe Vorschübe und formt dabei kurze, gut abführbare Späne.
Die Hartmetallsorte HP5300 (ISO P35/M25/K25/S20) ist PVD-beschichtet und universell in Stahl, Edelstahl, Guss und Superlegierungen einsetzbar. Einsatzbedingungen: auch ungünstige Bedingungen (unterbrochener Schnitt, Guss- und Schmiedehaut). Mit vier nutzbaren Schneidecken, zwei je Seite, senkt die Platte die Werkzeugkosten pro Bauteil.
ISO-Bezeichnung CNMG 160612 erklärt
- C – Grundform Rhombus 80°
- N – Freiwinkel 0° (negative Wendeschneidplatte, beidseitig nutzbar)
- M – Toleranzklasse M
- G – mit Befestigungsbohrung und beidseitigem Spanbrecher
- 16 – Schneidkantenlänge 16,1 mm (Inkreis 15,875 mm)
- 06 – Plattendicke 6,35 mm
- 12 – Eckenradius 1,2 mm
- OKR – Spanbrecher für das Schruppen von Guss
Schnittdaten (Richtwerte)
| Werkstoff | Schnittgeschwindigkeit vc | Vorschub f | Schnitttiefe ap |
|---|---|---|---|
| Gusseisen (ISO K) | 150–180 m/min | auf Anfrage | auf Anfrage |
Die Werte sind Startwerte. Bei stabiler Aufspannung und durchgehendem Schnitt arbeiten Sie im oberen Bereich der Schnittgeschwindigkeit, bei unterbrochenem Schnitt oder labiler Aufspannung im unteren.
Passende Klemmhalter für Wendeschneidplatten der Größe CN..1606: MCBNR/L 75°, MCKNR/L 75° und MCLNR/L 95° – alle Schaftgrößen weiter unten auf dieser Seite.
Preis und Mindestbestellmenge
Der Preis gilt pro Stück, die Mindestbestellmenge beträgt 10 Stück. Die Wendeschneidplatten sind Made in Germany und ab Lager lieferbar.
WSH Tools – Die Marke für Profis
Ob im Handwerk oder in der Industrie – WSH Tools entwickelt innovative und hochwertige Produkte, mit denen Sie in allen Bereichen zuverlässig professionelle Ergebnisse erzielen. Das WSH Tools Sortiment steht für Qualität zu einem attraktiven Preis sowie durchdachte Lösungen für maximale Produktivität und hohe Produktionssicherheit.
- Made in Germany
- Hervorragendes Preis-Leistungs-Verhältnis
- Breites Sortiment an hochwertigen Werkzeugen
- Zuverlässige und schnelle Versorgung
- Gleichbleibend hohe Premium-Qualität
- Werkstoffgruppe: Gusseisen (ISO K)
- Bearbeitung: Schruppen (Spanbrecher OKR)
- Hartmetallsorte: HP5300 (ISO P35/M25/K25/S20)
- Beschichtung: PVD
- Schnittgeschwindigkeit vc: 150–180 m/min
- Vorschub f: auf Anfrage
- Schnitttiefe ap: auf Anfrage
- Einsatzbedingungen: auch ungünstige Bedingungen (unterbrochener Schnitt, Guss- und Schmiedehaut)
Zusätzliche Informationen
| Gewicht | 0,021 kg |
|---|---|
| Maße | 2,4 × 2,4 × 0,8 cm |
| ISO-Bezeichnung | CNMG 160612-OKR |
| Grundform | C – Rhombus 80° |
| Freiwinkel | N – 0° (negativ) |
| Toleranzklasse | M |
| Plattentyp | G – mit Bohrung, Spanbrecher beidseitig |
| Schneidkantenlänge | 16,1 mm |
| Inkreisdurchmesser | 15,875 mm |
| Plattendicke | 6,35 mm |
| Eckenradius | 1,2 mm |
| Bohrungsdurchmesser | 6,35 mm |
| Nutzbare Schneiden | 4 |
| Mindestbestellmenge | 10 Stück |
- ISO-Bezeichnung: CNMG 160612-OKR (Bestellbezeichnung CNMG160612-OKR)
- Vergleichbar: Hoffmann Group Art.-Nr. 250336 HB7210 (GARANT CNMG 160612, Schruppbearbeitung)
- Klemmhalter MCBNR/L-75°: MCBNR/L 2525M16 · 3225P16 · 3232P16
- Klemmhalter MCKNR/L-75°: MCKNR/L 2525M16 · 3225P16 · 3232P16
- Klemmhalter MCLNR/L-95°: MCLNR/L 2525M16 · 3225P16 · 3232P16
Nur angemeldete Kunden, die dieses Produkt gekauft haben, dürfen eine Rezension abgeben.
Passende Werkzeughalter für CNMG 160612-OKR
Diese Klemmhalter aus unserem Shop nehmen Wendeschneidplatten der Größe CN..1606 auf:
- Werkzeughalter MCBNR/L-75°MCBNR/L 2525M16 · 3225P16 · 3232P16
- Werkzeughalter MCKNR/L-75°MCKNR/L 2525M16 · 3225P16 · 3232P16
- Werkzeughalter MCLNR/L-95°MCLNR/L 2525M16 · 3225P16 · 3232P16
