Segmentsägeblätter – Austauschbare Segmente für den Dauereinsatz
Ein Segmentsägeblatt für Metall von WSH-Tools besteht aus einem Stammblatt aus legiertem Vergütungsstahl und lösbar befestigten HSS- bzw. HSS-E-Segmenten (63–65 HRC) für das Sägen von Vollmaterial, Rohren und Profilen auf Maschinen mit hoher Antriebsleistung. Bei Zahn- oder Segmentbruch tauschen Sie nur das betroffene Segment. Acht Standardgrößen sind ab Lager verfügbar, Sonder-Segmentsägen entwickeln wir nach Ihren Vorgaben.
Wirtschaftlich im Dauereinsatz
Warum Segmentsägeblätter?
Bei einteiligen Sägeblättern macht ein einzelner gebrochener Zahn oft das ganze Blatt unbrauchbar. Segmentsägeblätter lösen dieses Problem: Nur das betroffene, einzeln befestigte HSS-Segment wird ausgetauscht – das Stammblatt aus Vergütungsstahl bleibt erhalten. Das senkt die Werkzeugkosten im Dauereinsatz erheblich, besonders bei großen Durchmessern bis über 900 mm, wie sie für das Hochleistungssägen von Vollmaterial, Rohren und Profilen üblich sind.
Ab Lager verfügbar
Unsere Standardprodukte
Sofort lieferbar, austauschbare HSS-Segmente auf vergütetem Stammblatt (ca. 1400 N/mm²) – in acht Standardgrößen für Sägewerke, Spanerlinien und Metallbearbeitung.
Segmentkreissägeblatt HSS 450x4,0x50 Z108
6 Zähne pro Segment, einzeln austauschbar – für Sägewerke und Spanerlinien mit hoher Antriebsleistung.
Segmentkreissägeblatt HSS 400x4,0x50 Z96
6 Zähne pro Segment, einzeln austauschbar – für Sägewerke und Spanerlinien mit hoher Antriebsleistung.
Segmentkreissägeblatt HSS 400x4,0x50 Z160
10 Zähne pro Segment, einzeln austauschbar – für Sägewerke und Spanerlinien mit hoher Antriebsleistung.
Segmentkreissägeblatt HSS 400x4,0x50 Z128
8 Zähne pro Segment, einzeln austauschbar – für Sägewerke und Spanerlinien mit hoher Antriebsleistung.
Segmentkreissägeblatt HSS 360x3,6x50 Z128
8 Zähne pro Segment, einzeln austauschbar – für Sägewerke und Spanerlinien mit hoher Antriebsleistung.
Segmentkreissägeblatt HSS 360x3,6x40 Z224
14 Zähne pro Segment, einzeln austauschbar – für Sägewerke und Spanerlinien mit hoher Antriebsleistung.
Segmentkreissägeblatt HSS 360x3,6x40 Z160
10 Zähne pro Segment, einzeln austauschbar – für Sägewerke und Spanerlinien mit hoher Antriebsleistung.
Segmentkreissägeblatt HSS 360x3,6x40 Z192
12 Zähne pro Segment, einzeln austauschbar – für Sägewerke und Spanerlinien mit hoher Antriebsleistung.
Technik im Detail
Aufbau & Zahngeometrie im Detail

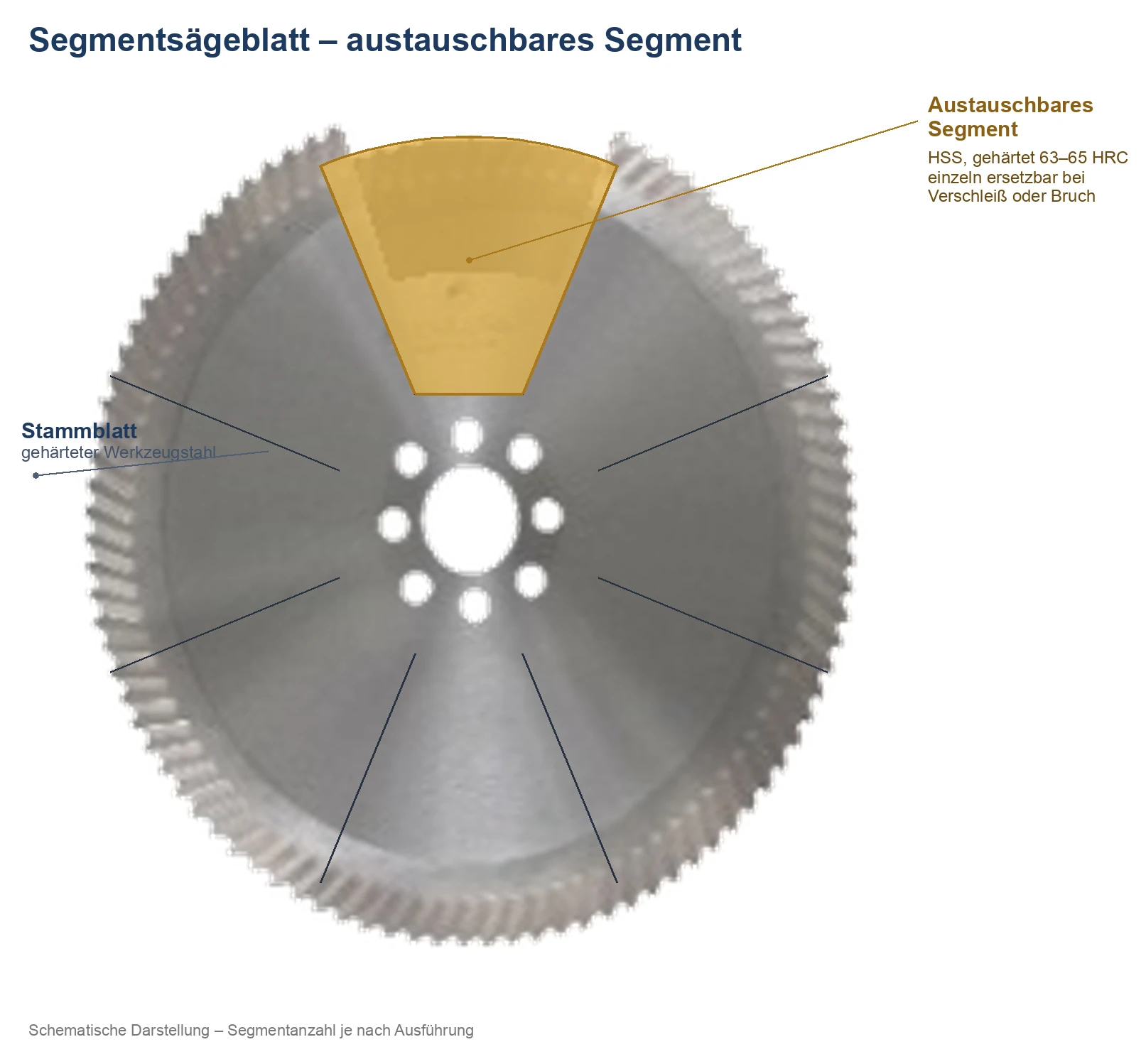

Der Aufbau aus Stammblatt und austauschbaren Segmenten unterscheidet Segmentsägeblätter grundlegend von einteiligen Kreissägeblättern.
Das zeichnet dieses Sägeblatt technisch aus
Aufbau
Stammblatt aus Vergütungsstahl (ca. 1400 N/mm²), Segmente aus HSS/HSS-E, einzeln austauschbar befestigt.
Härte
Segmente gehärtet und mehrfach angelassen auf 63–65 HRC für hohe Verschleißfestigkeit.
Zahnform
Bogenzahn (HZ) mit Vor- und Nachschneider – in der Praxis auch als „Hochleistungszahn“ bezeichnet.
Kühlung
Stark konischer Hinterschliff mit eingeschliffenen Kühlnuten für optimale Kühlmittelzufuhr im Schnittbereich.
Reparaturfähigkeit
Einzelne Segmente lassen sich bei Bruch oder Verschleiß austauschen, statt das komplette Sägeblatt zu ersetzen.
Einsatzgebiete
Maschinen mit hoher Antriebsleistung, wechselnde Querschnitte, Rohr- und Profilsysteme, Maschinenbau, Automobil- und Stahlbau.
Beschreiben Sie uns Maschine, Antriebsleistung und Werkstoffquerschnitt – wir legen Segmentwerkstoff, Zahnteilung und Zahnform auf Ihren Einsatz aus.
Segmentkreissägeblatt ab Lager: Größen, Zähnezahl und Zahnform
Jedes Segmentkreissägeblatt aus unserem Lager hat ein vergütetes Stammblatt (ca. 1400 N/mm²) mit einzeln austauschbaren HSS-Segmenten. Die Zahnform ist ein Bogenzahn (HZ) mit Vor- und Nachschneider.
Durchmesser 450 mm: 450x4,0x50 Z108 mit 6 Zähnen pro Segment (HZ13).
Durchmesser 400 mm: 400x4,0x50 in Z96 (6 Zähne pro Segment, HZ13), Z128 (8 Zähne, HZ10) und Z160 (10 Zähne, HZ8).
Durchmesser 360 mm: 360x3,6x50 Z128 (8 Zähne pro Segment, HZ9) sowie 360x3,6x40 in Z160 (10 Zähne, HZ7), Z192 (12 Zähne, HZ6) und Z224 (14 Zähne, HZ5).
Passt keine Standardgröße zu Ihrer Maschine, legen wir Segmentwerkstoff, Zahnteilung und Zahnform als Sonderanfertigung auf Ihren Einsatz aus. Nennen Sie uns dazu Maschine, Antriebsleistung und Werkstoffquerschnitt.
Häufige Fragen
Wofür wird ein Segmentsägeblatt eingesetzt?
Segmentsägeblätter werden für das Hochleistungssägen von Vollmaterial, Rohren und Profilen eingesetzt. Typische Bereiche sind Rohr- und Profilsysteme, Maschinenbau, Automobil- und Stahlbau sowie Sägewerke und Spanerlinien.
Für welche Maschinen sind Segmentsägeblätter geeignet?
Segmentsägeblätter sind für Maschinen mit hoher Antriebsleistung und wechselnde Materialquerschnitte ausgelegt. Für eine Sonderanfertigung nennen Sie uns Maschine, Antriebsleistung und Werkstoffquerschnitt.
Können einzelne Segmente getauscht werden, statt das ganze Blatt zu ersetzen?
Ja. Die HSS-Segmente sind einzeln und lösbar am Stammblatt befestigt. Bei Bruch oder Verschleiß wird nur das betroffene Segment ersetzt, das Stammblatt aus Vergütungsstahl bleibt erhalten.
Welche Durchmesser sind bei Segmentsägeblättern für Metall üblich?
Für das Hochleistungssägen von Vollmaterial, Rohren und Profilen sind große Durchmesser bis über 900 mm üblich. Ab Lager bieten wir Segmentkreissägeblätter mit 360, 400 und 450 mm Durchmesser an.
Segmentsägeblatt oder einteiliges HSS-Blatt – was ist wirtschaftlicher?
Bei einteiligen Sägeblättern macht oft schon ein gebrochener Zahn das ganze Blatt unbrauchbar. Beim Segmentsägeblatt wird nur das betroffene Segment getauscht, das senkt die Werkzeugkosten im Dauereinsatz, besonders bei großen Durchmessern.
