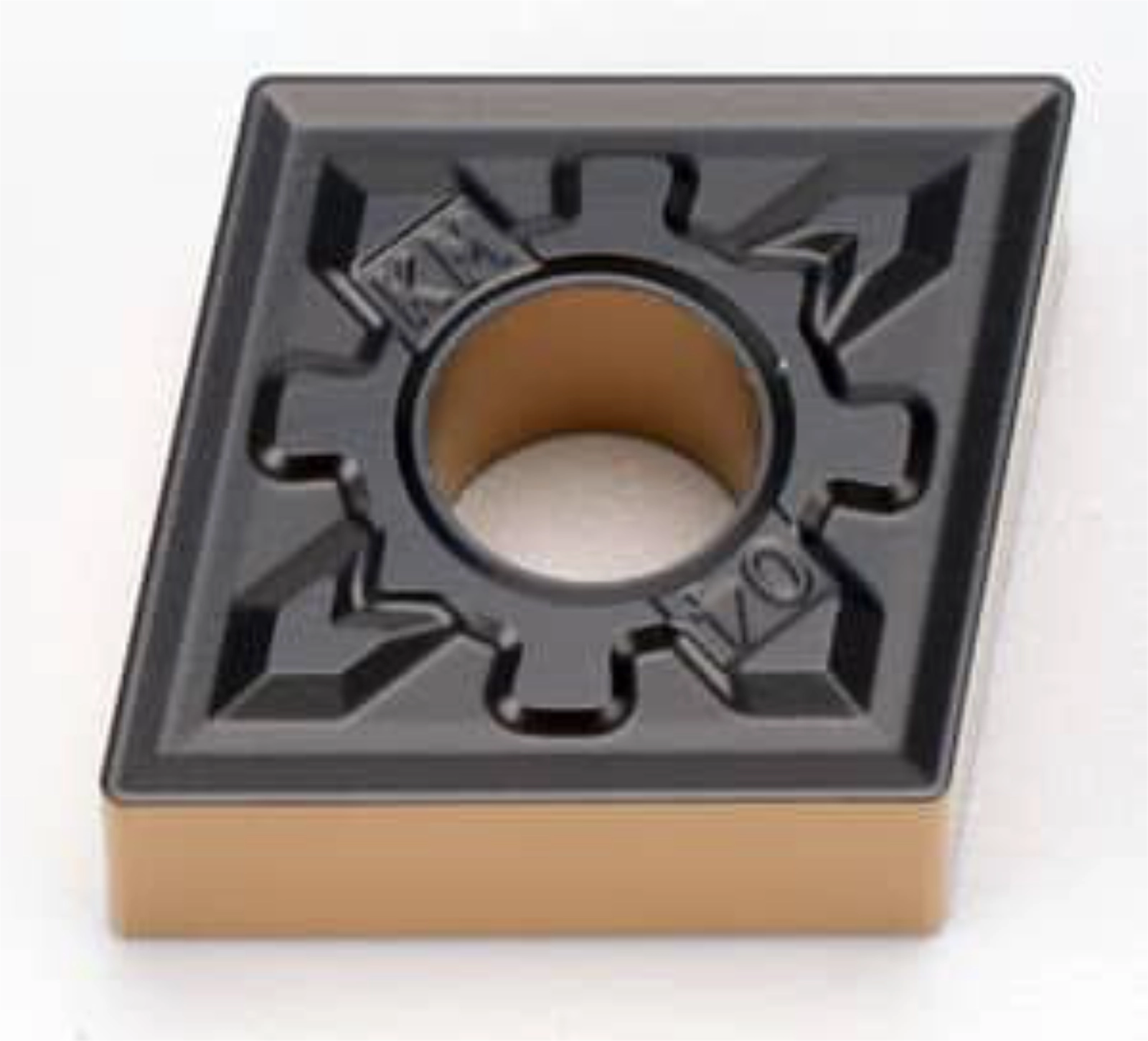

Wendeschneidplatte CNMG 120408-OKM für Guss (K) – Schlichten
Doppelseitige Hartmetall-Wendeschneidplatte CNMG 120408-OKM zum Schlichten von Gusseisen (ISO K): PVD-beschichtete Sorte HP5300 (ISO P35/M25/K25/S20), Eckenradius 0,8 mm, 4 nutzbare Schneiden.
5,88 €
und Versand
40 vorrätig
CNMG 120408-OKM: Wendeschneidplatte zum Schlichten von Guss
Die Wendeschneidplatte CNMG 120408-OKM ist eine doppelseitige Hartmetall-Wendeschneidplatte für das Außen-Längs- und Plandrehen von Gusseisen (ISO K). Der Spanbrecher OKM ist für das Schlichten ausgelegt: Er ist für kleine bis mittlere Schnitttiefen und Vorschübe ausgelegt und verbindet gute Spankontrolle mit sauberer Oberfläche.
Die Hartmetallsorte HP5300 (ISO P35/M25/K25/S20) ist PVD-beschichtet und universell in Stahl, Edelstahl, Guss und Superlegierungen einsetzbar. Einsatzbedingungen: auch ungünstige Bedingungen (unterbrochener Schnitt, Guss- und Schmiedehaut). Mit vier nutzbaren Schneidecken, zwei je Seite, senkt die Platte die Werkzeugkosten pro Bauteil.
ISO-Bezeichnung CNMG 120408 erklärt
- C – Grundform Rhombus 80°
- N – Freiwinkel 0° (negative Wendeschneidplatte, beidseitig nutzbar)
- M – Toleranzklasse M
- G – mit Befestigungsbohrung und beidseitigem Spanbrecher
- 12 – Schneidkantenlänge 12,9 mm (Inkreis 12,7 mm)
- 04 – Plattendicke 4,76 mm
- 08 – Eckenradius 0,8 mm
- OKM – Spanbrecher für das Schlichten von Guss
Schnittdaten (Richtwerte)
| Werkstoff | Schnittgeschwindigkeit vc | Vorschub f | Schnitttiefe ap |
|---|---|---|---|
| Gusseisen (ISO K) | 110–180 m/min | 0,1–0,5 mm/U | 1–5 mm |
Die Werte sind Startwerte. Bei stabiler Aufspannung und durchgehendem Schnitt arbeiten Sie im oberen Bereich der Schnittgeschwindigkeit, bei unterbrochenem Schnitt oder labiler Aufspannung im unteren.
Weitere Ausführungen
Andere Spanbrecher für die CNMG 120408 in Guss: CNMG 120408-OKR (Schruppen).
Den Spanbrecher OKM gibt es auch mit anderem Eckenradius: CNMG 120404-OKM, CNMG 120412-OKM.
Passende Klemmhalter für Wendeschneidplatten der Größe CN..1204: DCBNR/L 75°, DCKNR/L 75°, DCLNR/L 95°, DCMNN 50°, MCBNR/L 75°, MCKNR/L 75° und MCLNR/L 95° – alle Schaftgrößen weiter unten auf dieser Seite.
Preis und Mindestbestellmenge
Der Preis gilt pro Stück, die Mindestbestellmenge beträgt 10 Stück. Die Wendeschneidplatten sind Made in Germany und ab Lager lieferbar.
WSH Tools – Die Marke für Profis
Ob im Handwerk oder in der Industrie – WSH Tools entwickelt innovative und hochwertige Produkte, mit denen Sie in allen Bereichen zuverlässig professionelle Ergebnisse erzielen. Das WSH Tools Sortiment steht für Qualität zu einem attraktiven Preis sowie durchdachte Lösungen für maximale Produktivität und hohe Produktionssicherheit.
- Made in Germany
- Hervorragendes Preis-Leistungs-Verhältnis
- Breites Sortiment an hochwertigen Werkzeugen
- Zuverlässige und schnelle Versorgung
- Gleichbleibend hohe Premium-Qualität
- Werkstoffgruppe: Gusseisen (ISO K)
- Bearbeitung: Schlichten (Spanbrecher OKM)
- Hartmetallsorte: HP5300 (ISO P35/M25/K25/S20)
- Beschichtung: PVD
- Schnittgeschwindigkeit vc: 110–180 m/min
- Vorschub f: 0,1–0,5 mm/U
- Schnitttiefe ap: 1–5 mm
- Einsatzbedingungen: auch ungünstige Bedingungen (unterbrochener Schnitt, Guss- und Schmiedehaut)
Zusätzliche Informationen
| Gewicht | 0,01 kg |
|---|---|
| Maße | 2 × 2 × 0,8 cm |
| ISO-Bezeichnung | CNMG 120408-OKM |
| Grundform | C – Rhombus 80° |
| Freiwinkel | N – 0° (negativ) |
| Toleranzklasse | M |
| Plattentyp | G – mit Bohrung, Spanbrecher beidseitig |
| Schneidkantenlänge | 12,9 mm |
| Inkreisdurchmesser | 12,7 mm |
| Plattendicke | 4,76 mm |
| Eckenradius | 0,8 mm |
| Bohrungsdurchmesser | 5,16 mm |
| Nutzbare Schneiden | 4 |
| Mindestbestellmenge | 10 Stück |
- ISO-Bezeichnung: CNMG 120408-OKM (Bestellbezeichnung CNMG120408-OKM)
- Vergleichbar: Würth Art.-Nr. 5445319302 (CNMG120408-VM HP5300)
- Vergleichbar: Hoffmann Group Art.-Nr. 250158 HB7210 (GARANT CNMG 120408, mittlere Bearbeitung)
- Klemmhalter DCBNR/L-75°: DCBNR/L 2020K12 · 2525M12 · 3232P12
- Klemmhalter DCKNR/L-75°: DCKNR/L 2020K12 · 2525M12 · 3232P12
- Klemmhalter DCLNR/L-95°: DCLNR/L 2020K12 · 2525M12 · 3232P12
- Klemmhalter DCMNN-50°: DCMNN 2020K12 · 2525M12 · 3232P12
- Klemmhalter MCBNR/L-75°: MCBNR/L 2020K12 · 2525M12 · 3225P12
- Klemmhalter MCKNR/L-75°: MCKNR/L 2020K12 · 2525M12 · 3225P12
- Klemmhalter MCLNR/L-95°: MCLNR/L 1616H12 · 2020K12 · 2525M12 · 3225P12 · 3232P12
Nur angemeldete Kunden, die dieses Produkt gekauft haben, dürfen eine Rezension abgeben.
Passende Werkzeughalter für CNMG 120408-OKM
Diese Klemmhalter aus unserem Shop nehmen Wendeschneidplatten der Größe CN..1204 auf:
- Werkzeughalter DCBNR/L-75°DCBNR/L 2020K12 · 2525M12 · 3232P12
- Werkzeughalter DCKNR/L-75°DCKNR/L 2020K12 · 2525M12 · 3232P12
- Werkzeughalter DCLNR/L-95°DCLNR/L 2020K12 · 2525M12 · 3232P12
- Werkzeughalter DCMNN-50°DCMNN 2020K12 · 2525M12 · 3232P12
- Werkzeughalter MCBNR/L-75°MCBNR/L 2020K12 · 2525M12 · 3225P12
- Werkzeughalter MCKNR/L-75°MCKNR/L 2020K12 · 2525M12 · 3225P12
- Werkzeughalter MCLNR/L-95°MCLNR/L 1616H12 · 2020K12 · 2525M12 · 3225P12 · 3232P12
