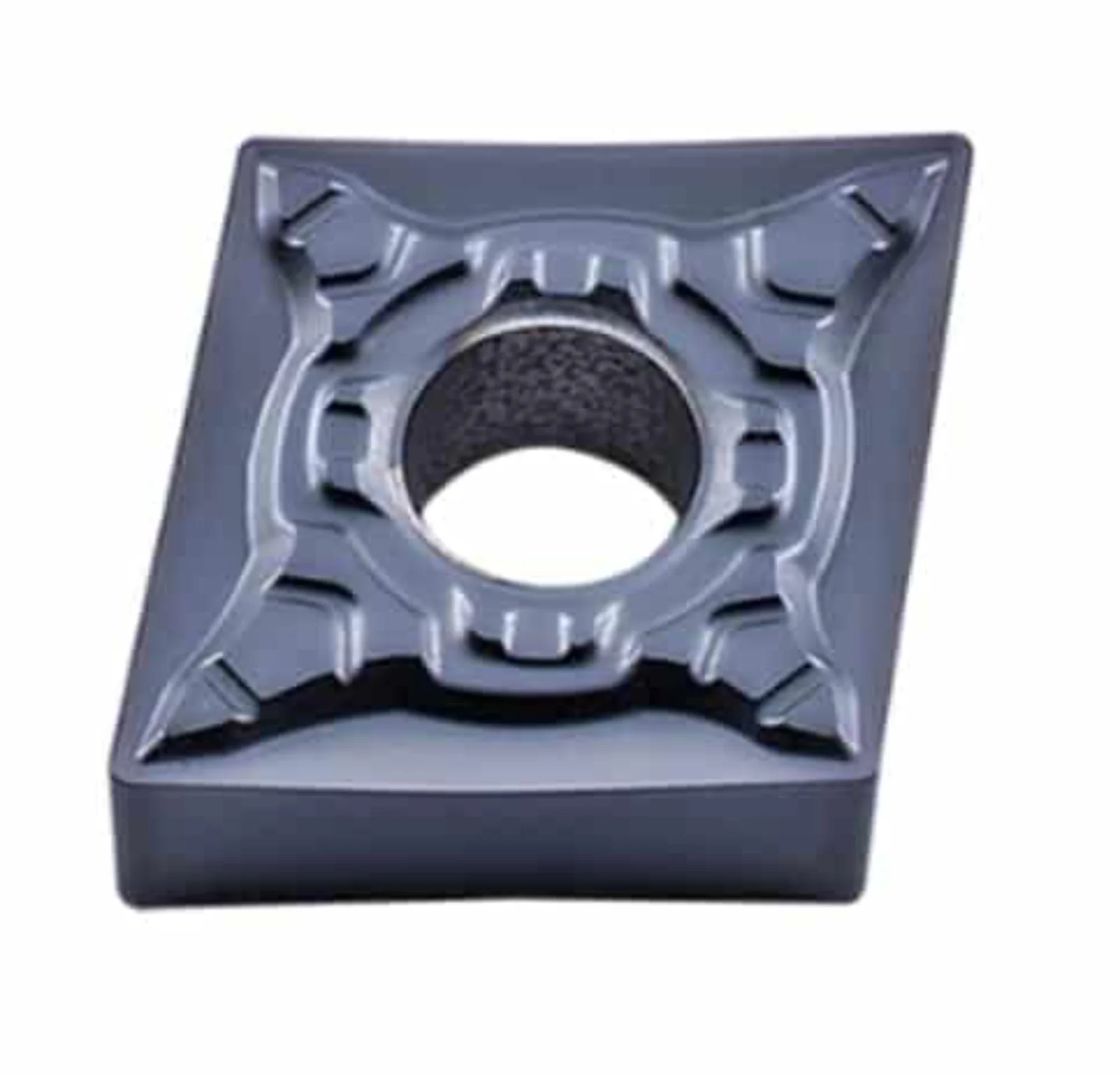

Wendeschneidplatte CNMG 120404-MSF für Edelstahl (M) – Fein-Schlichten
Doppelseitige Hartmetall-Wendeschneidplatte CNMG 120404-MSF zum Fein-Schlichten von rostfreiem Stahl und Edelstahl (ISO M): PVD-beschichtete Sorte HP8110 (ISO M10), Eckenradius 0,4 mm, 4 nutzbare Schneiden.
5,88 €
und Versand
40 vorrätig
CNMG 120404-MSF: Wendeschneidplatte zum Fein-Schlichten von Edelstahl
Die Wendeschneidplatte CNMG 120404-MSF ist eine doppelseitige Hartmetall-Wendeschneidplatte für das Außen-Längs- und Plandrehen von rostfreiem Stahl und Edelstahl (ISO M). Der Spanbrecher MSF ist für das Fein-Schlichten ausgelegt: Er arbeitet mit kleinen Schnitttiefen und Vorschüben, bricht auch dünne Späne zuverlässig und erzeugt saubere Oberflächen – für die Endbearbeitung auf Maß.
Die Hartmetallsorte HP8110 (ISO M10) ist PVD-beschichtet. Einsatzbedingungen: stabile Bedingungen, durchgehender Schnitt. Mit vier nutzbaren Schneidecken, zwei je Seite, senkt die Platte die Werkzeugkosten pro Bauteil.
ISO-Bezeichnung CNMG 120404 erklärt
- C – Grundform Rhombus 80°
- N – Freiwinkel 0° (negative Wendeschneidplatte, beidseitig nutzbar)
- M – Toleranzklasse M
- G – mit Befestigungsbohrung und beidseitigem Spanbrecher
- 12 – Schneidkantenlänge 12,9 mm (Inkreis 12,7 mm)
- 04 – Plattendicke 4,76 mm
- 04 – Eckenradius 0,4 mm
- MSF – Spanbrecher für das Fein-Schlichten von Edelstahl
Schnittdaten (Richtwerte)
| Werkstoff | Schnittgeschwindigkeit vc | Vorschub f | Schnitttiefe ap |
|---|---|---|---|
| Edelstahl (ISO M) | 120–230 m/min | 0,05–0,3 mm/U | 0,1–3 mm |
Die Werte sind Startwerte. Bei stabiler Aufspannung und durchgehendem Schnitt arbeiten Sie im oberen Bereich der Schnittgeschwindigkeit, bei unterbrochenem Schnitt oder labiler Aufspannung im unteren.
Weitere Ausführungen
Andere Spanbrecher für die CNMG 120404 in Edelstahl: CNMG 120404-OMF (Fein-Schlichten), CNMG 120404-OMM (Schlichten), CNMG 120404-MF (Fein-Schlichten).
Passende Klemmhalter für Wendeschneidplatten der Größe CN..1204: DCBNR/L 75°, DCKNR/L 75°, DCLNR/L 95°, DCMNN 50°, MCBNR/L 75°, MCKNR/L 75° und MCLNR/L 95° – alle Schaftgrößen weiter unten auf dieser Seite.
Preis und Mindestbestellmenge
Der Preis gilt pro Stück, die Mindestbestellmenge beträgt 10 Stück. Die Wendeschneidplatten sind Made in Germany und ab Lager lieferbar.
WSH Tools – Die Marke für Profis
Ob im Handwerk oder in der Industrie – WSH Tools entwickelt innovative und hochwertige Produkte, mit denen Sie in allen Bereichen zuverlässig professionelle Ergebnisse erzielen. Das WSH Tools Sortiment steht für Qualität zu einem attraktiven Preis sowie durchdachte Lösungen für maximale Produktivität und hohe Produktionssicherheit.
- Made in Germany
- Hervorragendes Preis-Leistungs-Verhältnis
- Breites Sortiment an hochwertigen Werkzeugen
- Zuverlässige und schnelle Versorgung
- Gleichbleibend hohe Premium-Qualität
- Werkstoffgruppe: rostfreiem Stahl und Edelstahl (ISO M)
- Bearbeitung: Fein-Schlichten (Spanbrecher MSF)
- Hartmetallsorte: HP8110 (ISO M10)
- Beschichtung: PVD
- Schnittgeschwindigkeit vc: 120–230 m/min
- Vorschub f: 0,05–0,3 mm/U
- Schnitttiefe ap: 0,1–3 mm
- Einsatzbedingungen: stabile Bedingungen, durchgehender Schnitt
Zusätzliche Informationen
| Gewicht | 0,01 kg |
|---|---|
| Maße | 2 × 2 × 0,8 cm |
| ISO-Bezeichnung | CNMG 120404-MSF |
| Grundform | C – Rhombus 80° |
| Freiwinkel | N – 0° (negativ) |
| Toleranzklasse | M |
| Plattentyp | G – mit Bohrung, Spanbrecher beidseitig |
| Schneidkantenlänge | 12,9 mm |
| Inkreisdurchmesser | 12,7 mm |
| Plattendicke | 4,76 mm |
| Eckenradius | 0,4 mm |
| Bohrungsdurchmesser | 5,16 mm |
| Nutzbare Schneiden | 4 |
| Mindestbestellmenge | 10 Stück |
- ISO-Bezeichnung: CNMG 120404-MSF (Bestellbezeichnung CNMG120404-MSF)
- Vergleichbar: Würth Art.-Nr. 5445312101 (CNMG120404-VP2 HP8110)
- Vergleichbar: Hoffmann Group Art.-Nr. 250058 HB7120 (GARANT CNMG 120404, Schlichtbearbeitung)
- Klemmhalter DCBNR/L-75°: DCBNR/L 2020K12 · 2525M12 · 3232P12
- Klemmhalter DCKNR/L-75°: DCKNR/L 2020K12 · 2525M12 · 3232P12
- Klemmhalter DCLNR/L-95°: DCLNR/L 2020K12 · 2525M12 · 3232P12
- Klemmhalter DCMNN-50°: DCMNN 2020K12 · 2525M12 · 3232P12
- Klemmhalter MCBNR/L-75°: MCBNR/L 2020K12 · 2525M12 · 3225P12
- Klemmhalter MCKNR/L-75°: MCKNR/L 2020K12 · 2525M12 · 3225P12
- Klemmhalter MCLNR/L-95°: MCLNR/L 1616H12 · 2020K12 · 2525M12 · 3225P12 · 3232P12
